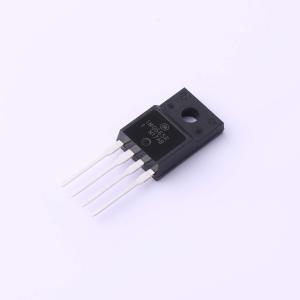

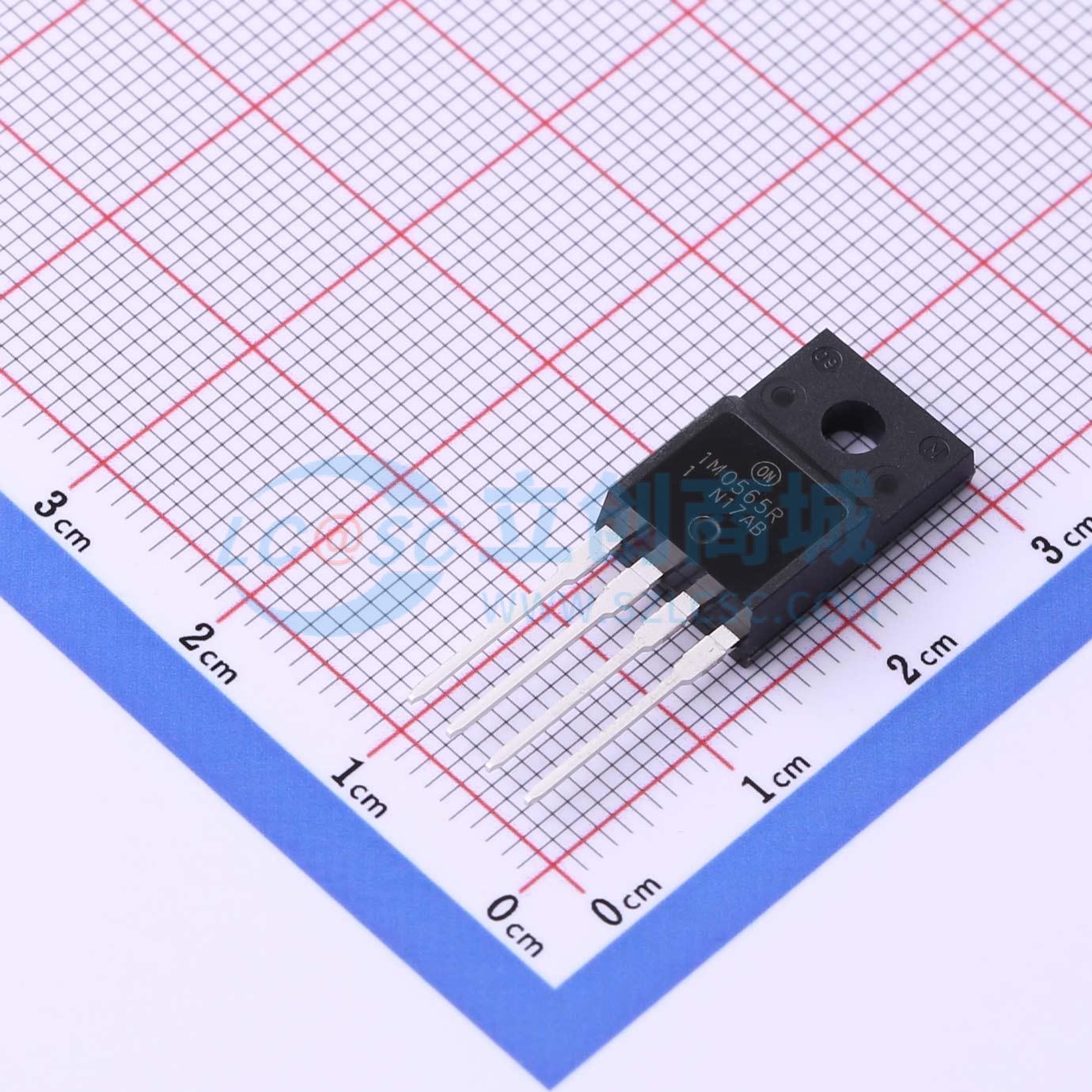

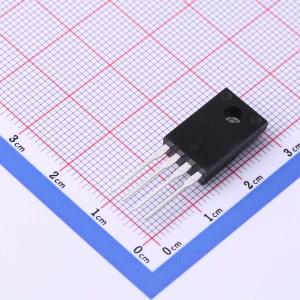

KA1M0565RTU
KA1M0565RTU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- KA1M0565RTU
- 商品编号
- C899557
- 商品封装
- TO-220F-4
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 67kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 77% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式；正激式 | |
| 工作温度 | -25℃~+85℃@(Ta) |
商品概述
仙童功率开关（FPS）产品系列专为离线式开关电源（SMPS）设计，所需外部元件极少。仙童功率开关（FPS）由高压功率感应场效应晶体管（SenseFET）和电流模式脉宽调制（PWM）控制器集成电路组成。PWM控制器具备集成固定振荡器、欠压锁定、前沿消隐、优化的栅极导通/关断驱动器、热关断保护、过压保护、用于环路补偿的温度补偿精密电流源以及故障保护电路等特性。与分立MOSFET和控制器或自激式反激变换器（RCC）开关转换器解决方案相比，仙童功率开关（FPS）可减少元件总数、缩小设计尺寸、减轻重量，同时提高效率、生产力和系统可靠性。它拥有一个非常适合反激式转换器或正激式转换器低成本设计的基础平台。
商品特性
- 精确的固定工作频率
- KA1M0565R（67KHz），KA1H0565R（100KHz）
- 逐脉冲过流限制
- 过载保护
- 过压保护（最小值23V）
- 内部热关断功能
- 欠压锁定
- 内部高压感应场效应晶体管
- 自动重启
