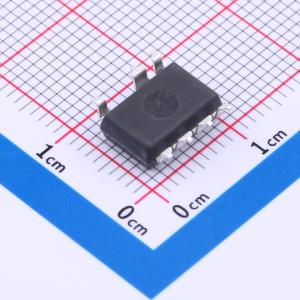

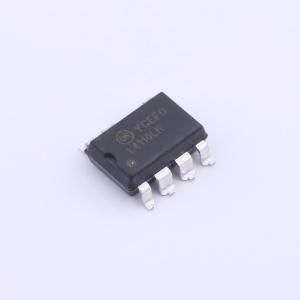

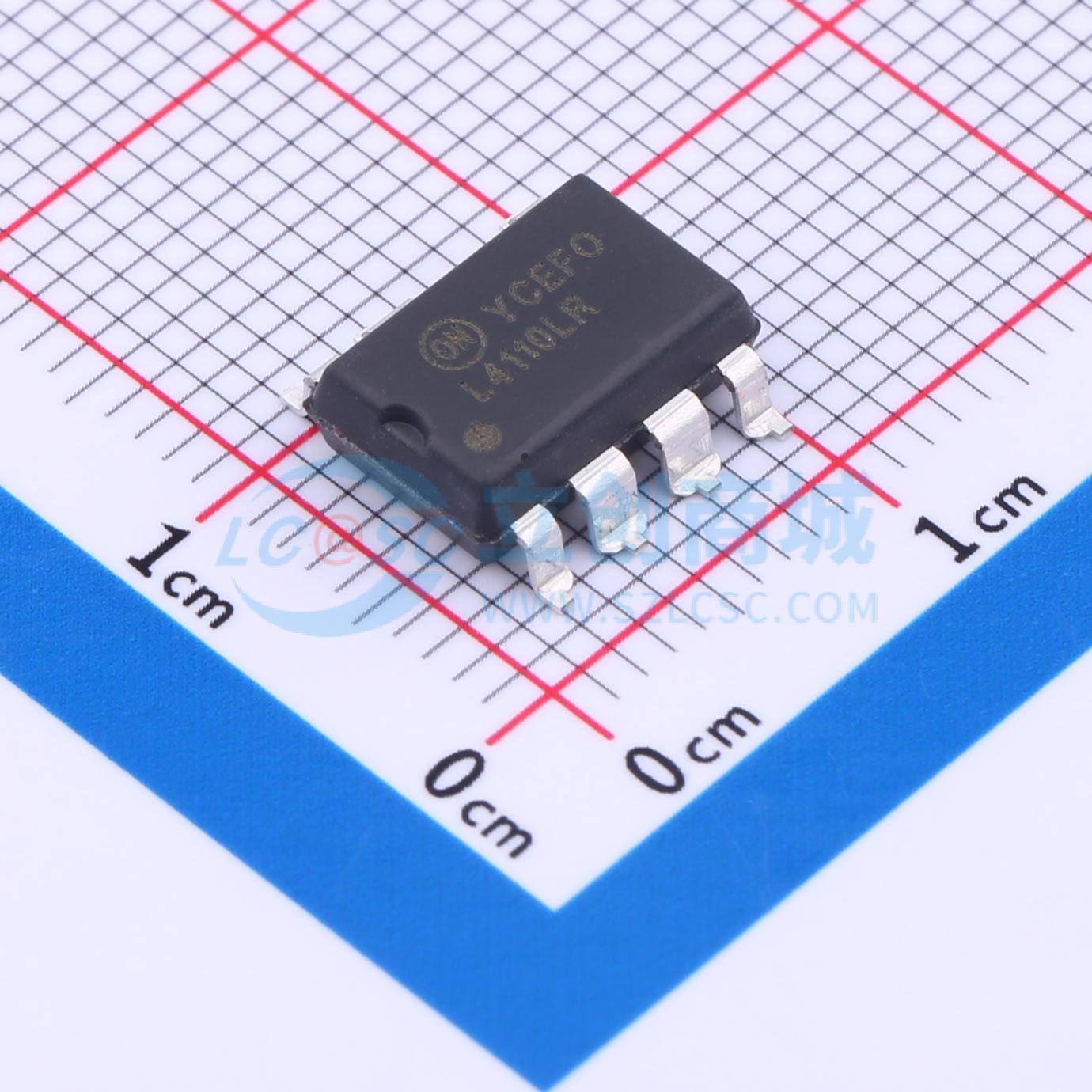

温馨提醒：图片仅供参考，商品以实物为准

FSL4110LRLX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSL4110LR 是一款集成的脉宽调制 (PWM) 控制器和 1000 V 雪崩坚固 SenseFET，专门为离线开关模式电源 (SMPS) 而设计，且外部部件数量极小。VCC 可通过集成的高电压电源稳压器提供，且无辅助偏置绕组。集成的 PWM 控制器包括固定频率振荡器、欠压锁定 (UVLO)、前缘间隔 (LEB)、优化的门极驱动器、内部软启动、用于回路补偿的温度补偿精确电流源，以及各种保护电路。与分立 MOSFET 和 PWM 控制器解决方案相比，FSL4110LR 可以降低总成本、部件数量、PCB 尺寸和重量；同时提高了能效、生产力和系统可靠性。此器件为反激转换器的成本高效设计提供了基本平台。
品牌名称: onsemi(安森美)
商品型号: FSL4110LRLX
商品编号: C899407
商品封装: LSOP-7-2.54mm
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

参数完善中

商品概述

FSL4110LR是一款集成了脉冲宽度调制（PWM）控制器和1000 V雪崩耐量SenseFET的器件，专为高输入电压离线开关模式电源（SMPS）设计，所需外部元件极少。VCC可通过集成的高压电源稳压器供电，无需辅助偏置绕组。集成的PWM控制器包括一个固定频率振荡器、欠压锁定（UVLO）、前沿消隐（LEB）、优化的栅极驱动器、软启动、用于环路补偿的温度补偿精确电流源以及可变保护电路。与分立MOSFET和PWM控制器解决方案相比，FSL4110LR降低了总成本、元件数量、PCB尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为反激式转换器的高性价比设计提供了基础平台。

商品特性

内置1000 V雪崩耐量SenseFET
精确的固定工作频率：50 kHz
VCC可由偏置绕组或自偏置供电
软突发模式操作，可将可听噪声降至最低
随机频率波动，实现低电磁干扰
逐脉冲电流限制
多种保护功能：过载保护（OLP）、过压保护（OVP）、异常过流保护（AOCP）、带迟滞功能的内部热关断（TSD）、带迟滞功能的欠压锁定（UVLO）和线路过压保护（LOVP）
内置内部启动和软启动电路
所有保护功能的安全自动重启模式下，固定重启时间为1.6 s

应用领域

电表用开关模式电源
三相输入工业系统的辅助电源
