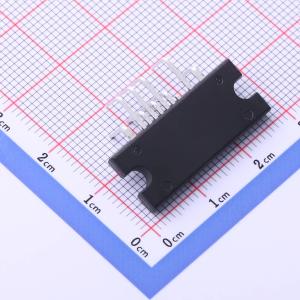

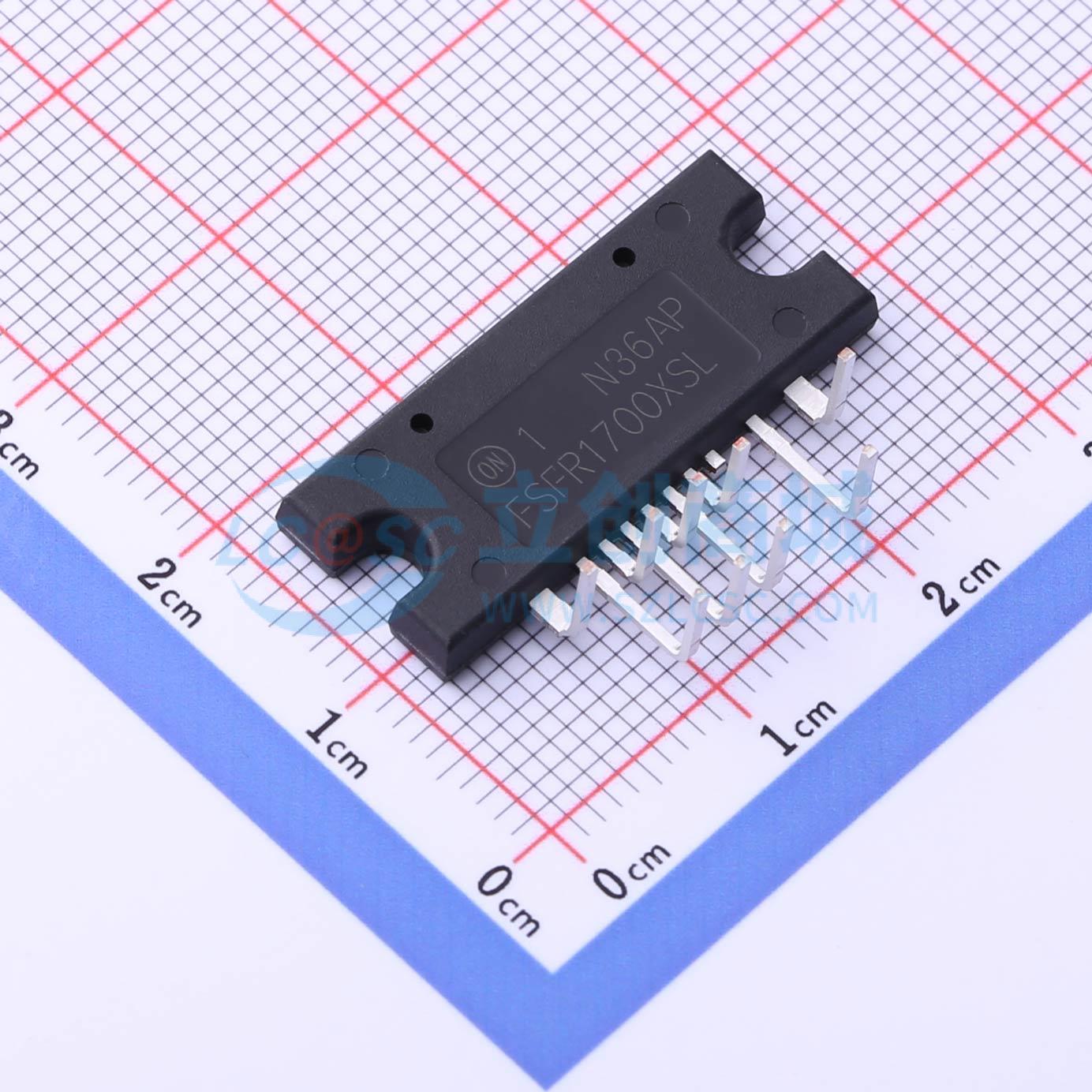

FSFR1700XSL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSFR-XS 系列包括高度集成的电源开关，用于高能效半桥谐振转换器。FSFR-XS 系列提供了构建可靠坚固的谐振转换器所需的一切功能，简化了设计，同时提高了生产力和性能。FSFR-XS 系列将功率 MOSFET 与快速恢复类型体二极管、高压侧门极驱动电路、精确电流控制振荡器、频率限制电路、软启动和内置保护功能相结合。该高压侧门极驱动电路具有共模干扰抑制功能，保证了稳定运行和出色的抗干扰度。MOSFET 的快速恢复体二极管提高了针对异常运行状况的可靠性，同时最大程度减小了反向恢复的影响。使用零电压开关 (ZVS) 技术大幅降低了开关损耗，显著提高了能效。ZVS 还明显降低了开关噪声，因此可使用小尺寸电磁干扰 (EMI) 滤波器。FSFR-XS 系列可应用于谐振转换器拓扑结构，如串联谐振、并联谐振和 LLC 谐振转换器。
品牌名称: onsemi(安森美)
商品型号: FSFR1700XSL
商品编号: C898067
商品封装: SIP-9
包装方式: 管装
商品毛重: 4.72克(g)

商品参数

商品概述

FSFR−XS系列包含专为高效半桥谐振转换器设计的高度集成功率开关。FSFR−XS系列提供构建可靠且稳健的谐振转换器所需的一切，在简化设计的同时提高了生产效率和性能。该系列将带有快速恢复型体二极管的功率MOSFET、高端栅极驱动电路、精确的电流控制振荡器、频率限制电路、软启动和内置保护功能集成在一起。高端栅极驱动电路具备共模噪声消除能力，可确保稳定运行并具有出色的抗噪性。MOSFET的快速恢复体二极管提高了在异常运行条件下的可靠性，同时将反向恢复的影响降至最低。采用零电压开关（ZVS）技术可显著降低开关损耗并大幅提高效率。ZVS还能明显降低开关噪声，从而允许使用小型电磁干扰（EMI）滤波器。 FSFR−XS系列可应用于串联谐振、并联谐振和LLC谐振转换器等谐振转换器拓扑。

商品特性

适用于半桥谐振转换器拓扑的50%占空比可变频率控制
通过零电压开关（ZVS）实现高效率
内置带快速恢复体二极管的UniFET
针对MOSFET优化的固定死区时间（350 ns）
最高300 kHz的工作频率
所有保护功能配合外部LVCC实现自动重启操作
保护功能：过压保护（OVP）、过流保护（OCP）、异常过流保护（AOCP）、内部热关断（TSD）

应用领域

PDP和LCD电视
台式电脑和服务器
适配器
电信电源

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(19个/管，最小起订量 1 个)

个

起订量：1 个19个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	最大连续电流	6A
	导通电阻	1Ω

	属性	参数值
	工作温度	-40℃~+130℃
	特性	过压保护(OVP)；过流保护(OCP)
