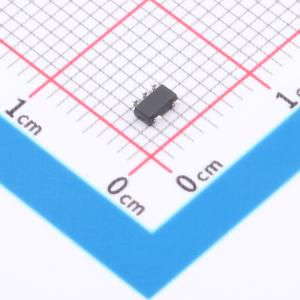

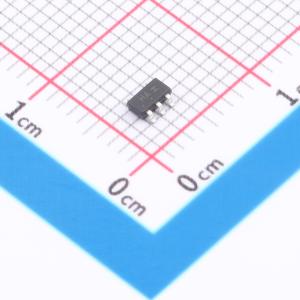

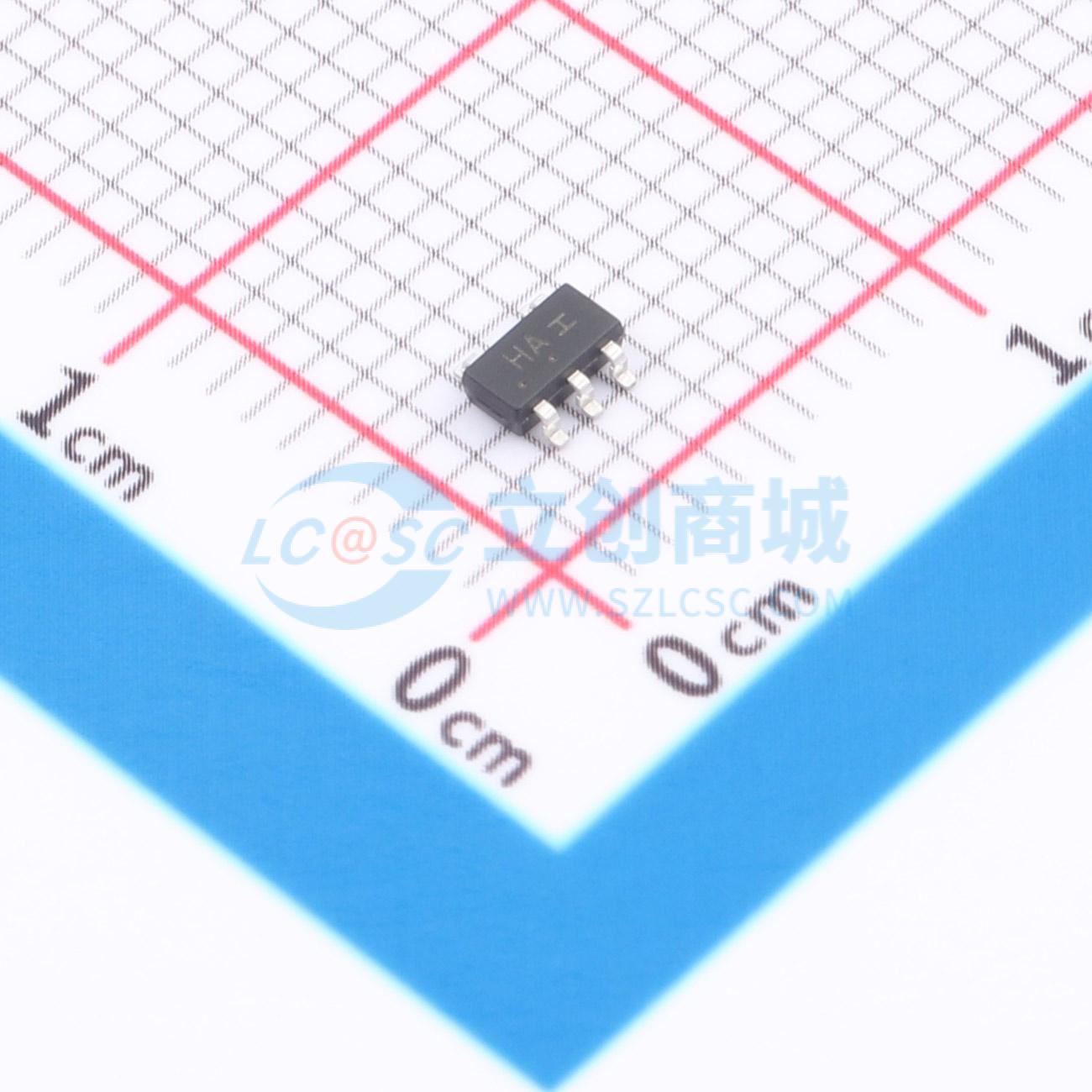

温馨提醒：图片仅供参考，商品以实物为准
MC74HC1G14DBVT1G
带施密特触发输入的单反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC1G14 是一款高速 CMOS 逆变器，带有采用硅门极 CMOS 技术制造的施密特触发器输入。该内部电路由多级组成，包括一个提供高抗扰性和稳定输出的缓冲器输出。MC74HC1G14 输出驱动电流是 MC74HC 系列的 1/2。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC1G14DBVT1G
- 商品编号
- C891438
- 商品封装
- SC-74A-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输出高电平(VOH) | 4.4V；4.18V | |
| 低电平范围(VOL) | 100mV；400mV | |
| 传播延迟(tpd) | 7ns@5V,15pF | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ |
商品概述
MC74HC1G14 是一种采用硅栅 CMOS 技术制造的高速 CMOS 反相器，具有施密特触发器输入。其内部电路由多个级组成，包括一个提供高噪声抑制和稳定输出的缓冲输出。MC74HC1G14 的输出驱动电流是 MC74HC 系列的一半。
商品特性
- 高速：tpD=7 ns（典型值）在VCC=5 V时
- 低功耗：ICC=1 μA（最大值）在TA=25℃时
- 高抗噪性
- 平衡的传输延迟（tPLH=tPHL）
- 对称的输出阻抗（IOH=IOL=2 mA）
- 芯片复杂度：<100 FETs
- NLV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 这些器件无铅、无卤素/无BFR，并符合RoHS标准
