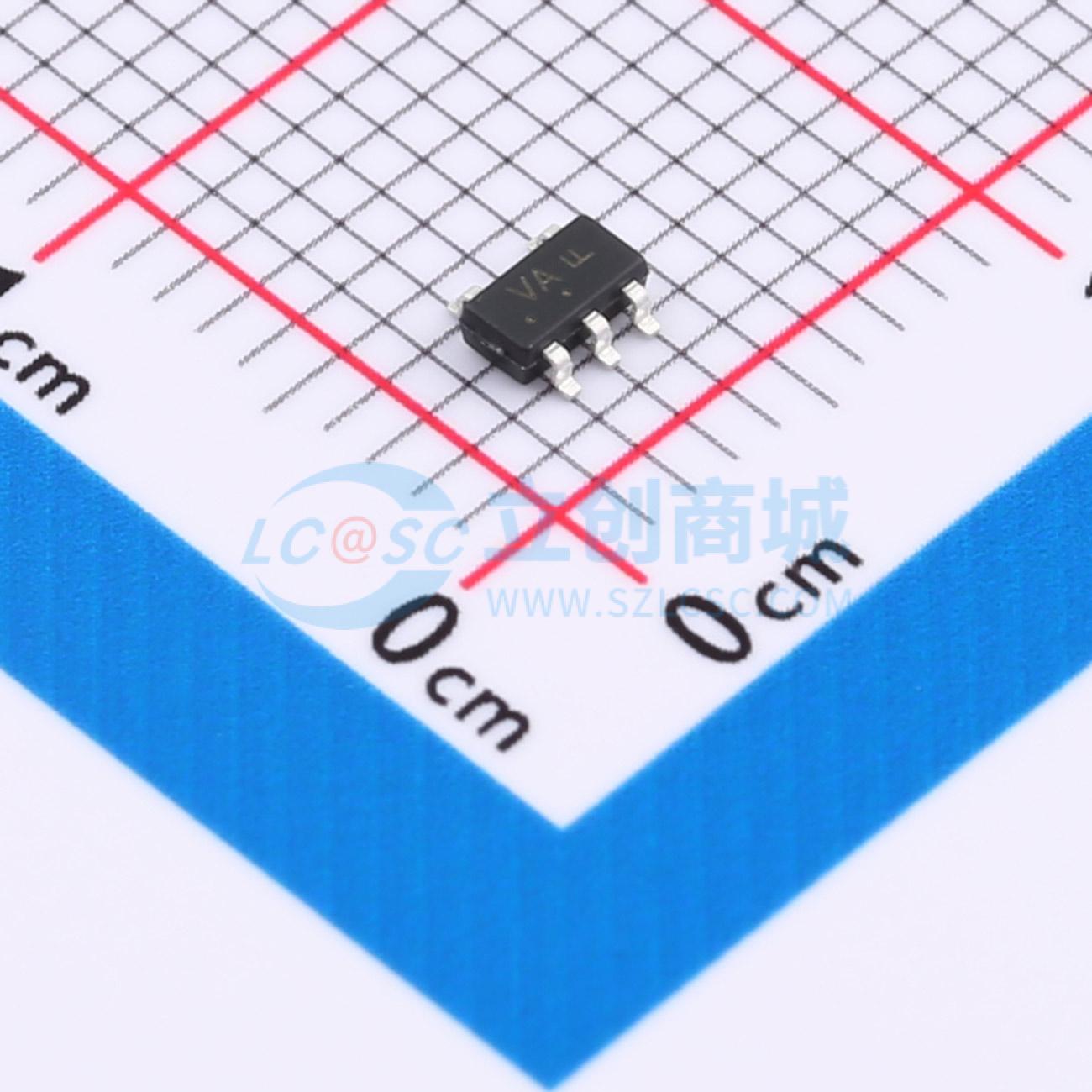

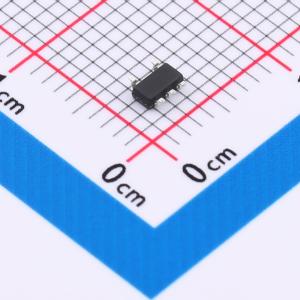

MC74VHC1G14DBVT1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款采用小尺寸封装的单施密特触发器反相器。有CMOS电平输入阈值和TTL电平输入阈值两种类型。内部电路由三级组成，包括一个缓冲输出，提供高抗噪性和稳定输出。输入结构在施加高达5.5V的电压时提供保护，无论电源电压如何，这允许该器件用于将5V电路与3V电路接口。输出结构在VCC = 0V和输出电压超过VCC时也提供保护，这些输入和输出结构有助于防止因电源电压-输入/输出电压不匹配、电池备份、热插拔等原因导致的器件损坏。
品牌名称: onsemi(安森美)
商品型号: MC74VHC1G14DBVT1G
商品编号: C891474
商品封装: SC-74A-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MC74VHC1G14 / MC74VHC1GT14 是一种采用小型封装的单路施密特触发反相器。MC74VHC1G14 具有 CMOS 级输入阈值，而 MC74VHC1GT14 则具有 TTL 级输入阈值。内部电路由三个阶段组成，包括一个缓冲输出，提供高噪声抗扰度和稳定的输出。输入结构在电压高达 5.5 V 时提供保护，无论电源电压如何。这使得该器件可以用于 5 V 电路与 3 V 电路之间的接口。输出结构在 Vcc = 0 V 以及输出电压超过 Vcc 时也提供保护。这些输入和输出结构有助于防止由于电源电压与输入/输出电压不匹配、电池备份、热插拔等原因导致的器件损坏。

商品特性

适用于2.0 V至5.5 V VCC操作
5 V时tPD为4.0 ns（典型值）
输入/输出耐过电压，最高可达5.5 V
IOFF支持部分断电保护
在3.0 V时可提供/吸收8 mA电流
提供SC-88A、SC-74A、TSOP-5、SOT-553、SOT-953和UDFN6封装
芯片复杂度小于100个FET
NLV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
这些器件无铅、无卤素/无BFR，并符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~5.5V
	静态电流(Iq)	1uA
	通道数	1
	输入数	1
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	输入高电平(VIH)	2.2V~3.85V
	输入低电平(VIL)	900mV~1.65V
	传播延迟(tpd)	10.6ns@5V,50pF
	系列	74VHC系列
	工作温度	-55℃~+125℃
