极高速 tPD: 0.9V 至 3.6V VCC 供电操作，I/O 端口在 0.9V 至 3.6V VCC 时可承受 3.6V 的过电压。传播延迟在 2.7V 至 3.6V VCC 时为典型 1.5ns，在 2.3V 至 2.7V VCC 时为典型 1.8ns，在 1.65V 至 1.95V VCC 时为典型 2.0ns，在 1.4V 至 1.6V VCC 时为典型 3.2ns，在 1.1V 至 1.3V VCC 时为典型 5.9ns，在 0.9V VCC 时为典型 12.0ns。高静态驱动（IOH/IOL）：±24mA @ 3.6V VCC，±18mA @ 2.30V VCC，±6mA @ 1.65V VCC，±4mA @ 1.4V VCC，±2mA @ 1.1V VCC，以及 ±0.1mA @ 0.9V VCC。使用专利的 Quiet Series 噪声/EMI 减少电路。超小型 MicroPak 封装。极低动态功耗。

NC7WV14 是来自 Fairchild 的 Ultra Low Power-A (ULP-A) 系列 TinyLogic 的双反相器带施密特触发器。ULP-A 非常适合需要极高速度、高驱动能力和低功耗的应用。该产品设计用于宽低压工作范围（0.9V 至 3.6V VCC），适用于比 TinyLogic ULP 系列需要更多驱动和速度但仍提供同类最佳低功耗操作的应用。NC7WV14 专为优化功率和速度而设计，并采用先进的 CMOS 技术制造，以实现高速操作同时保持低 CMOS 功耗。

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	900mV~3.6V
	静态电流(Iq)	900nA
	通道数	2
	输入数	2
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	输入高电平(VIH)	700mV~2.2V
	输入低电平(VIL)	100mV~600mV
	传播延迟(tpd)	3.3ns@3V,30pF
	系列	7WV系列
	工作温度	-40℃~+85℃

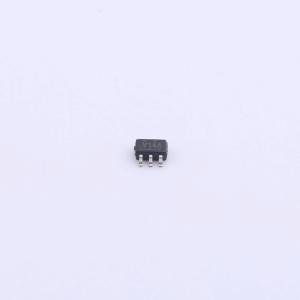

NC7WV14P6X
