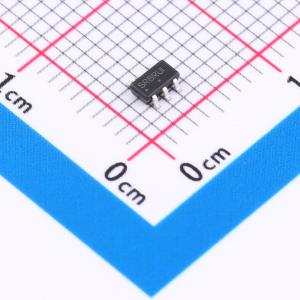

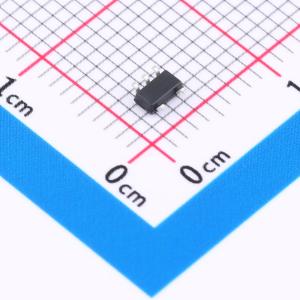

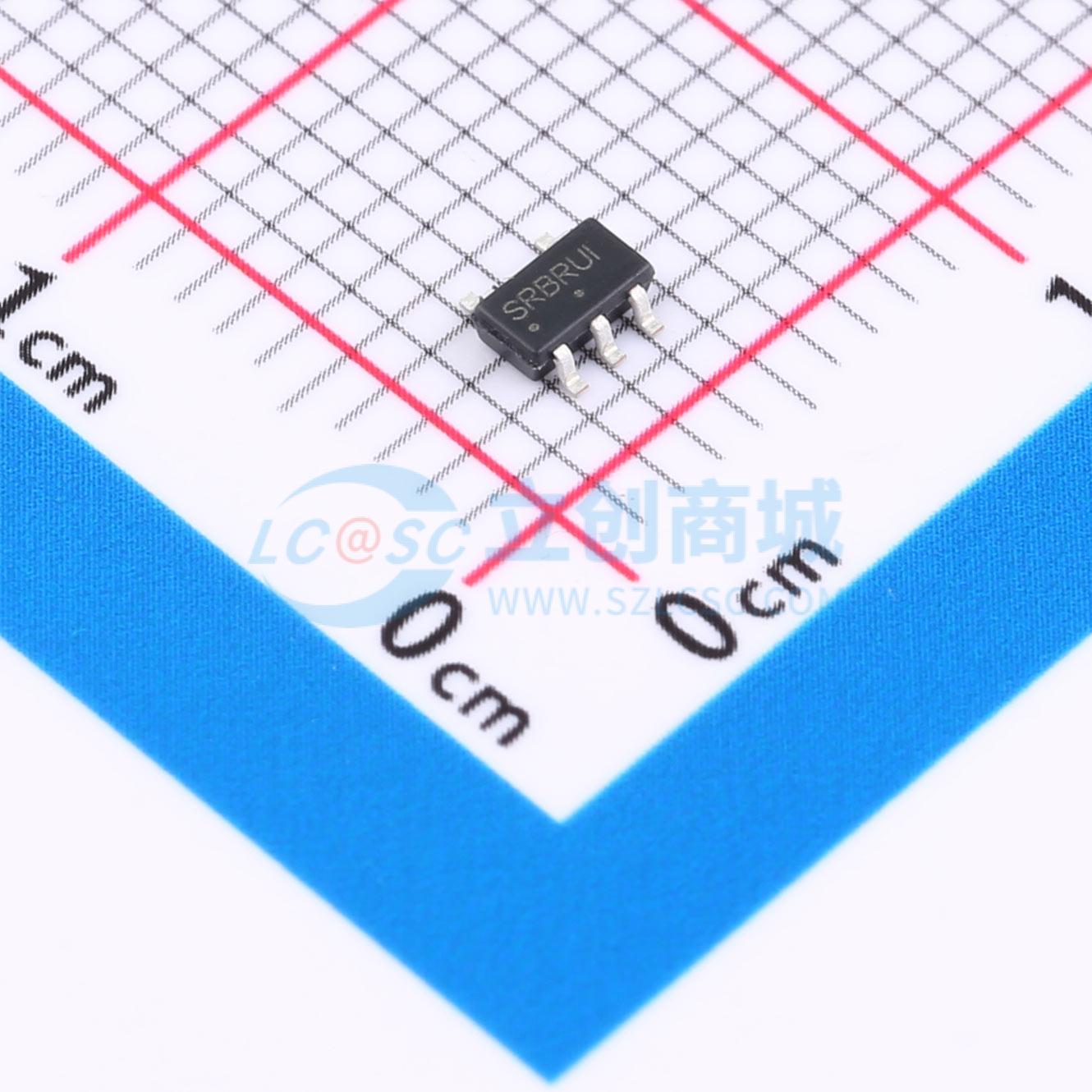

MC34064SN-5T1G

欠压检测电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款欠压感应电路，专为基于微处理器的系统中的复位控制器而设计。它为低电压检测提供了一种经济的解决方案，只需一个外部电阻。该电路具有一个封装内微调的带隙基准，以及一个具有精确阈值和内置迟滞的比较器，可防止复位操作不稳定。其开集电极复位输出能够吸收超过10mA的电流，并且在低至1.0V的输入电压下仍能保证正常工作，待机电流低。
品牌名称: onsemi(安森美)
商品型号: MC34064SN-5T1G
商品编号: C891426
商品封装: TSOP-5-1.5mm
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

MC34064是一款欠压感应电路，专为基于微处理器的系统用作复位控制器而设计。它为设计人员提供了一种经济的解决方案，可通过单个外部电阻实现低电压检测。MC34064具有片内微调的带隙基准源，以及一个具有精确阈值和内置迟滞功能的比较器，可防止复位操作不稳定。集电极开路复位输出能够吸收超过10 mA的电流，在低待机电流下，输入电压低至1.0 V时仍能保证正常工作。MC系列器件采用3引脚TO - 92、微型TSOP - 5、8引脚SOIC - 8和Micro8表面贴装封装。NCV系列器件采用SOIC - 8和TO - 92封装。

商品特性

片内微调的温度补偿基准源
25℃时比较器阈值为4.6 V
比较器阈值在不同温度下精确可控
比较器迟滞功能防止复位不稳定
复位输出能够吸收超过10 mA的电流
内部钳位二极管用于对延时电容放电
输入电压为1.0 V时保证复位操作
低待机电流
经济的TO - 92、TSOP - 5、SOIC - 8和Micro8表面贴装封装
NCV前缀适用于汽车及其他需要场地和控制变更的应用
这些器件无铅且符合RoHS标准

应用领域

直接监测家电、汽车、消费和工业设备中使用的5.0 V MPU/逻辑电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~6.5V
	复位有效电平	低电平有效
	阈值电压	4.6V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	-
	工作温度	0℃~+70℃@(Ta)
	静态电流(Iq)	390uA
