温馨提醒：图片仅供参考，商品以实物为准

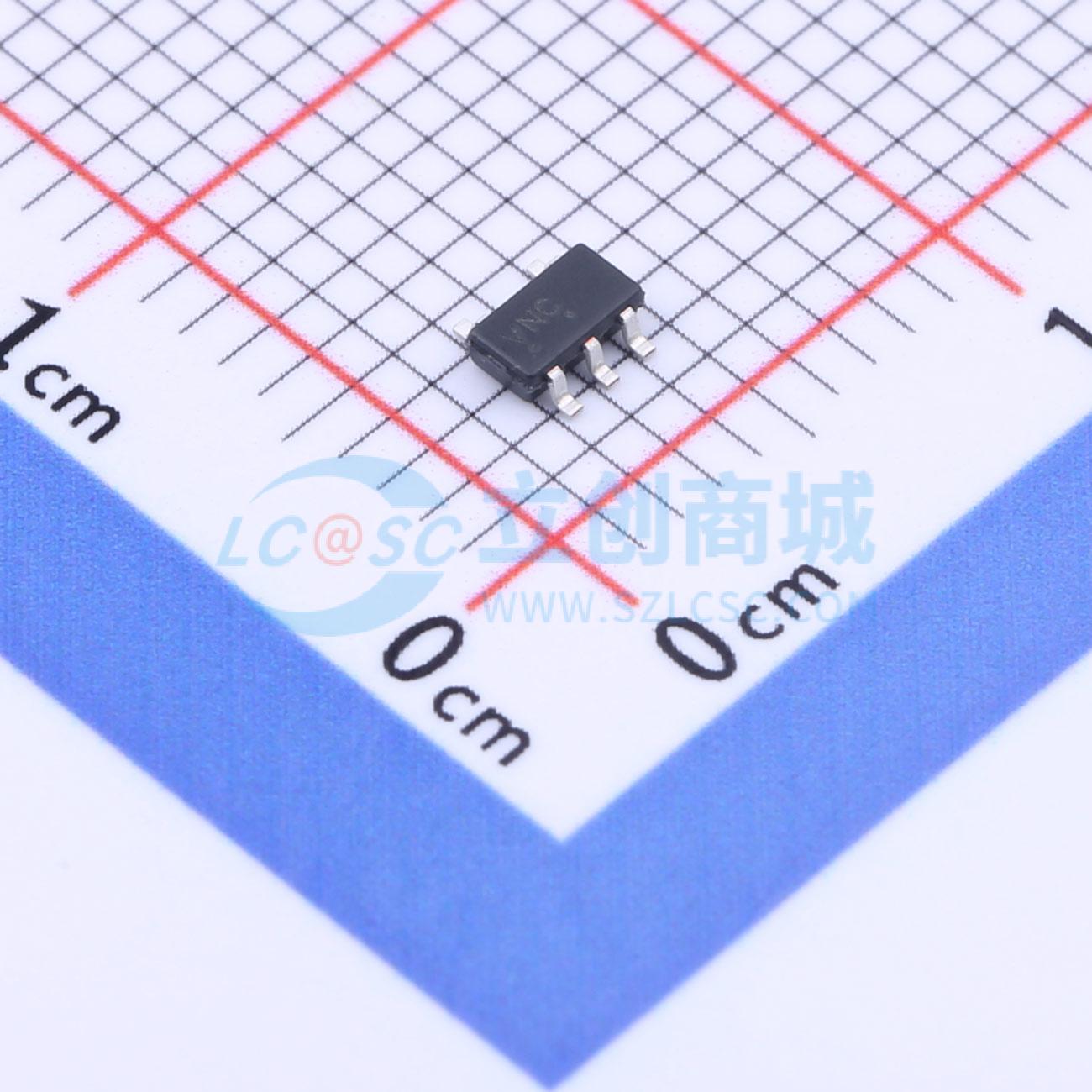

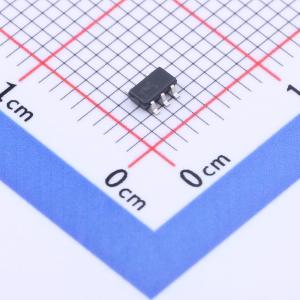

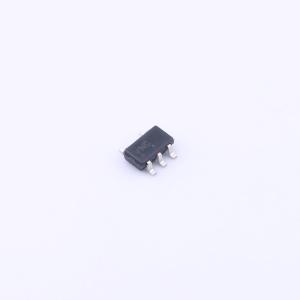

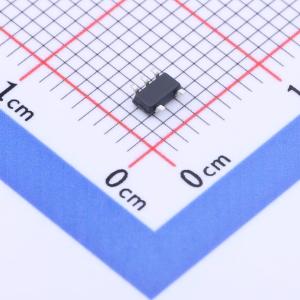

M74VHC1GT32DTT1G
单路二输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC74VHC1G32 / MC74VHC1GT32 是采用超小封装的单路 2 输入或门。MC74VHC1G32 具有 CMOS 电平输入阈值，而 MC74VHC1GT32 具有 TTL 电平阈值。无论电源电压如何，当施加高达 5.5 V 的电压时，输入结构可提供保护
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1GT32DTT1G
- 商品编号
- C891387
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V；1V；1.4V | |
| 输入低电平(VIL) | 280mV；800mV；450mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V；2.48V | |
| 输出低电平(VOL) | 440mV；440mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | 3.7ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
