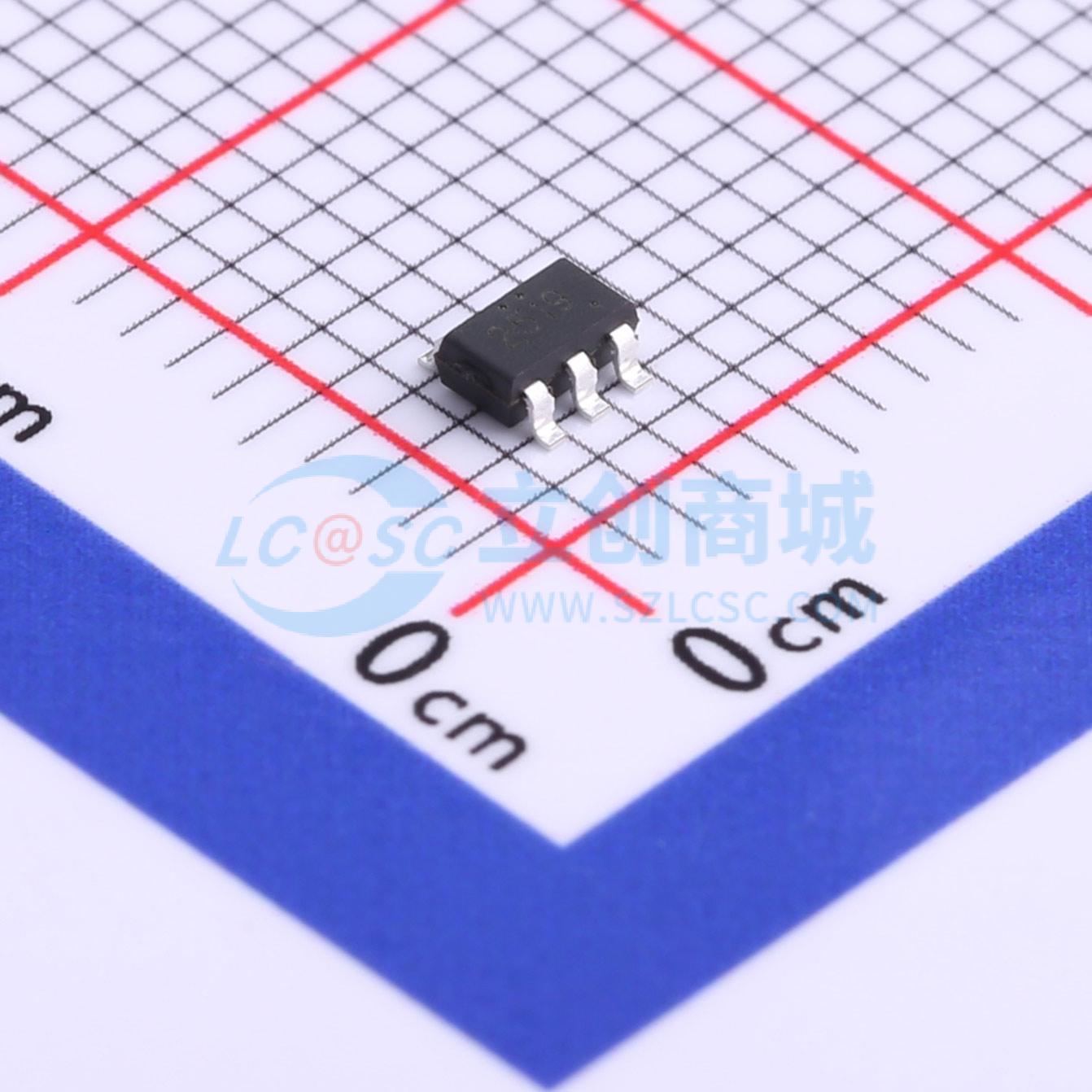

BP2519实物图
  • BP2519商品缩略图
  • BP2519商品缩略图
  • BP2519商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BP2519

BP2519

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
主芯版本/辅芯版本H1BA XX 档位N
商品型号
BP2519
商品编号
C94471
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.8克(g)

商品参数

属性参数值
商品目录电池管理
芯片类型-
工作电压-
最大充电电流-
充电饱和电压-
放电截止电压-
电池类型-
电池节数-
属性参数值
工作温度-
电池温度检测不支持
0V电池充电-
静态电流(Iq)240uA
均衡电流-
接口类型-
功能特性恒压充电;恒流充电;软启动;过压保护;欠压锁定;短路保护

商品特性

  • BP2519是一款高精度恒压恒流控制芯片,工作在电感电流临界连续模式,适用于85Vac~265Vac全范围输入电压的非隔离电源
  • 采用独有的电压电流控制技术,不需要环路补偿电容,即可实现优异的恒压恒流特性,极大的节约了系统成本和体积
  • 采用PWM/PFM多模式控制技术,能有效降低系统待机功耗,提高效率和动态性能,并减小系统工作在轻载时的噪声
  • 具有多重保护功能,包括输出开路/短路保护,芯片供电欠压/过压保护,逐周期限流,过温保护等
  • 采用SOT23 - 5封装
  • 非隔离系统恒压恒流输出
  • PWM/PFM多模式控制待机功耗<200mW
  • ±5%输出电压/电流精度
  • 内置软启动
