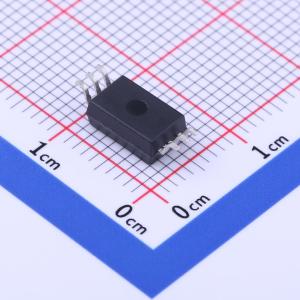

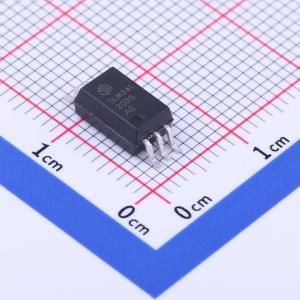

温馨提醒：图片仅供参考，商品以实物为准
SLM341CK-DG
SLM341CK-DG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款光兼容、单通道、隔离栅极驱动器，适用于 IGBT、MCSFET，具有 3.0A 源极和 3.0A 灌极峰值输出电流以及 5kVrms 加强隔离等级。可驱动低端和高端功率 FET。与基于标准光耦合器的栅极驱动器相比，关键特性和特点显著提升了性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真
- 品牌名称
- Sillumin(数明半导体)
- 商品型号
- SLM341CK-DG
- 商品编号
- C881767
- 商品封装
- SO-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 输入侧工作电压 | 14V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
SLM341是一款光兼容的单通道隔离式栅极驱动器，适用于IGBT和MOSFET，源极和漏极峰值输出电流均为3.0A，隔离等级为5kVRMS加强绝缘。SLM341可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。 输入级为模拟二极管，与传统LED相比，具有长期可靠性和出色的老化特性。它采用拉伸型SO6封装，爬电距离和电气间隙>8.5mm。模塑料属于材料组I，相比漏电起痕指数（CTI）>600V。SLM341的高性能和可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。
商品特性
- 最大源极输出电流3.0A
- 最大漏极输出电流3.0A
- 传播延迟140ns（最大值）
- 器件间延迟匹配25ns（最大值）
- 脉冲宽度失真35ns（最大值）
- 共模瞬态抗扰度（CMTI）150kV/μs（最小值）
- 栅极驱动电源范围为14V至40V
- 输入级具备30V反极性电压处理能力
- 与光耦合器隔离式栅极驱动器引脚兼容
- 拉伸型SO-6封装，爬电距离和电气间隙>8.5mm
- 结温TJ：-40℃至+150℃
- 安全认证（计划中）：符合UL 1577、DIN V VDE 0884-11标准，1分钟5kVRMS隔离
应用领域
- 交流和无刷直流电机驱动器
- 可再生能源逆变器
- 工业电源
