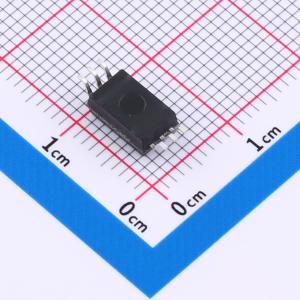

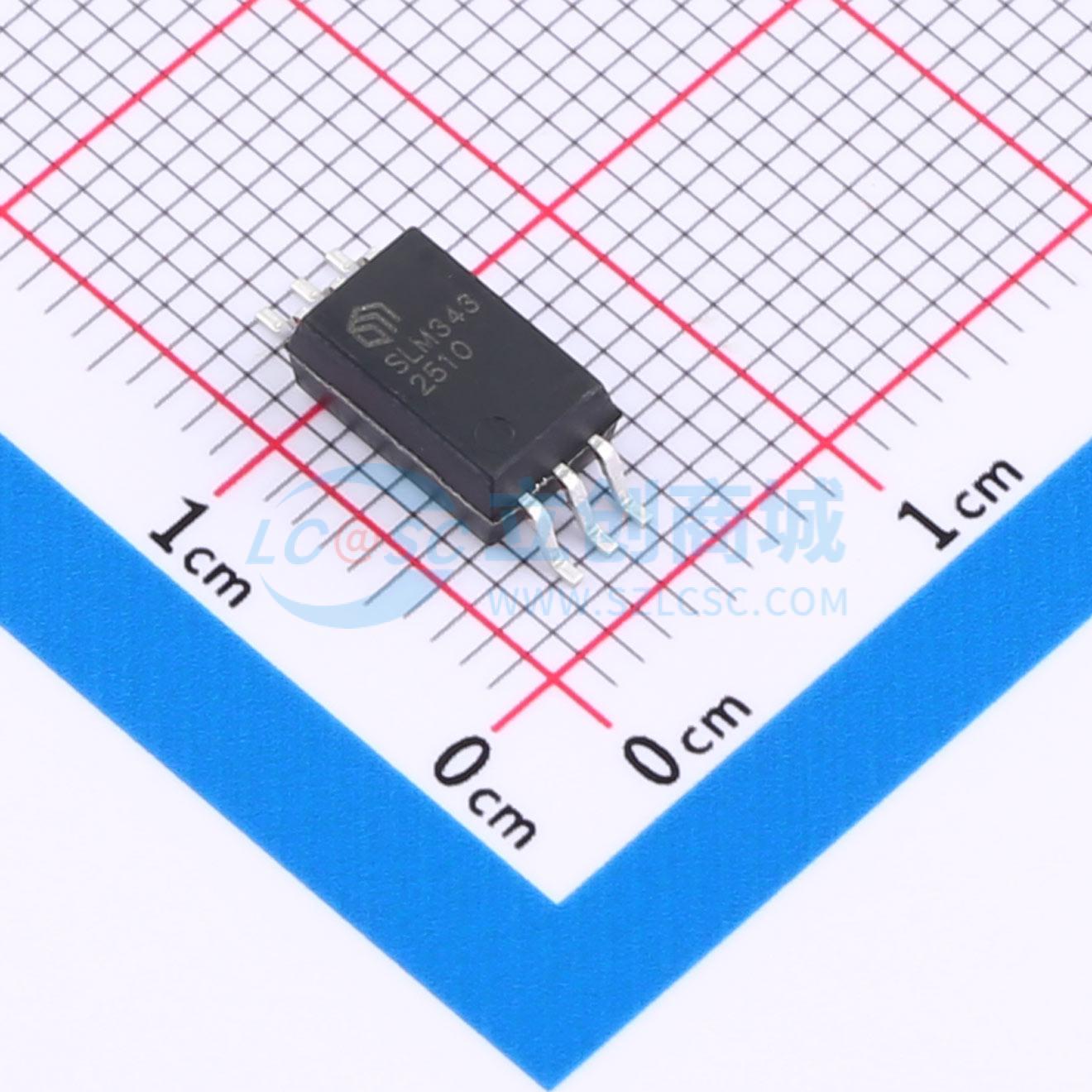

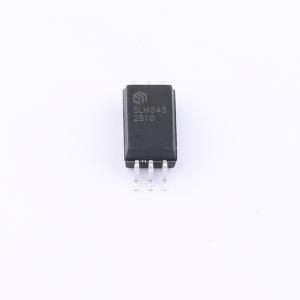

SLM343CK-DG

4.0A光兼容单通道隔离式栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLM343是一款光兼容单通道隔离式栅极驱动器，适用于IGBT和MOSFET，源极峰值输出电流为4.0A，灌电流峰值输出电流为6.0A，具备5kVRMS增强隔离等级。SLM343可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。输入级为模拟二极管，与传统LED相比，具有长期可靠性和出色的老化特性。它采用拉伸型SO6封装，爬电距离和电气间隙>8.5mm。模塑料属于材料组I，相比漏电起痕指数（CTI）>600V。SLM343的高性能和可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。
品牌名称: Sillumin(数明半导体)
商品型号: SLM343CK-DG
商品编号: C881768
商品封装: SO-6-6.8mm
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

SLM343是一款光兼容单通道隔离式栅极驱动器，适用于IGBT和MOSFET，源极峰值输出电流为4.0A，灌电流峰值输出电流为6.0A，具备5kVRMS增强隔离等级。SLM343可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。输入级为模拟二极管，与传统LED相比，具有长期可靠性和出色的老化特性。它采用拉伸型SO6封装，爬电距离和电气间隙>8.5mm。模塑料属于材料组I，相比漏电起痕指数（CTI）>600V。SLM343的高性能和可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。

商品特性

最大源极输出电流4.0A
最大灌电流输出电流6.0A
传播延迟140ns（最大）
器件间延迟匹配25ns（最大）
脉冲宽度失真35ns（最大）
共模瞬态抗扰度（CMTI）150kV/μs（最小）
栅极驱动电源范围14V至40V
输入级具备30V反极性电压处理能力
与光耦合器隔离式栅极驱动器引脚兼容
拉伸型SO-6封装，爬电距离和电气间隙>8.5mm
结温TJ：-40℃至+150℃
安全认证（计划）：– 符合UL 1577、DIN V VDE 0884-11标准，1分钟5kVRMS隔离

应用领域

交流和无刷直流电机驱动器
可再生能源逆变器
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	低边；高边
	隔离电压(Vrms)	5000
	负载类型	IGBT；MOSFET
	通道数	1
	输入侧工作电压	14V~40V

	属性	参数值
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+125℃
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	14V~40V
