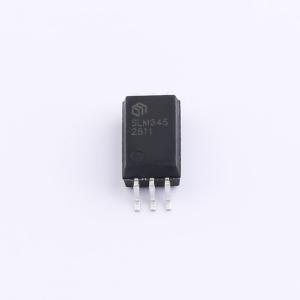

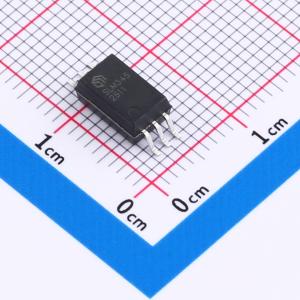

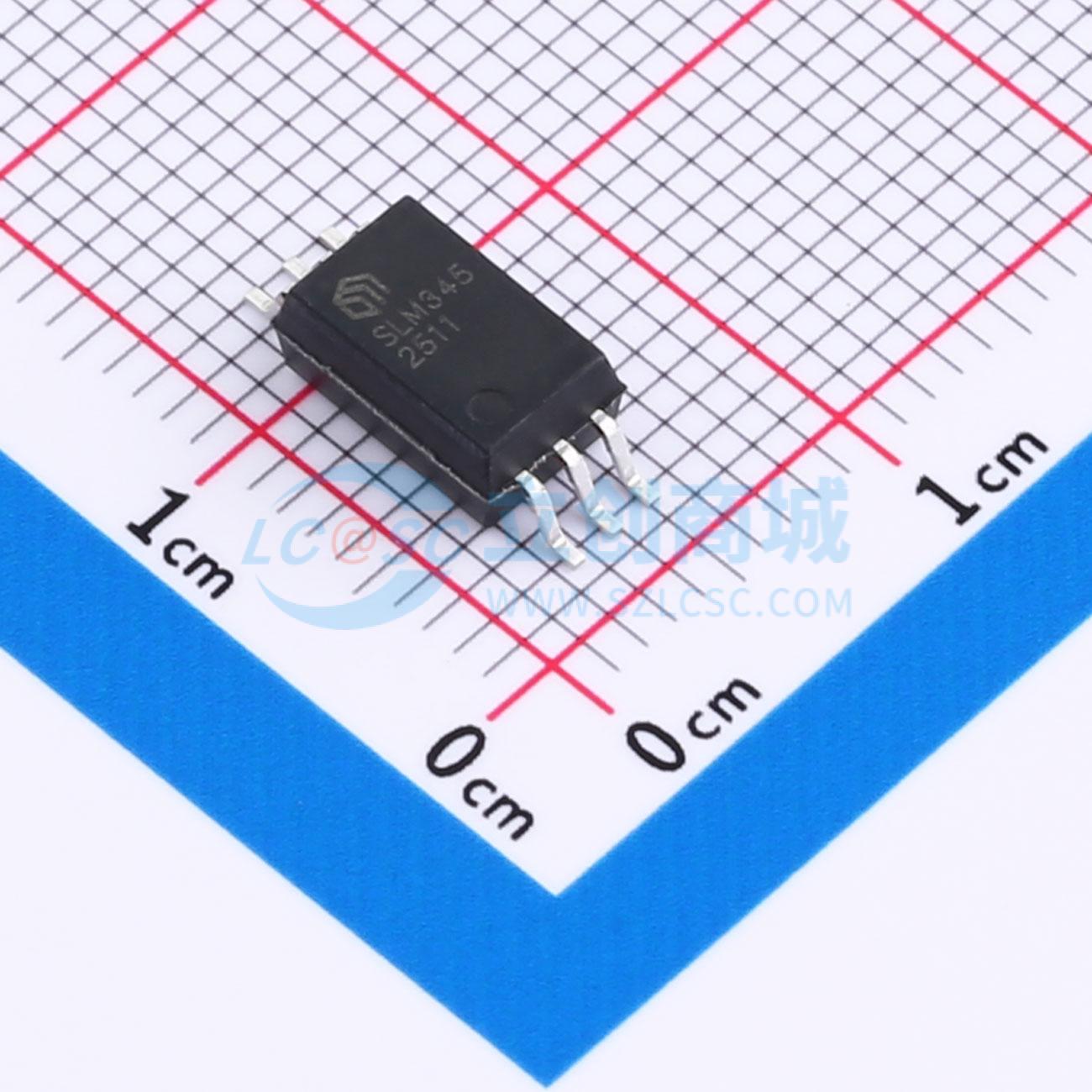

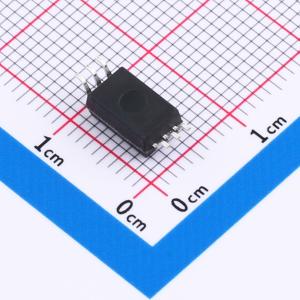

SLM345CK-DG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLM345是一款光兼容、单通道、用于IGBT和MOSFET的隔离栅极驱动器，源极和漏极峰值输出电流均为1.0A，具备5kVRMS的加强绝缘等级。SLM345可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性带来了显著的性能和可靠性提升，同时在原理图和布局设计上保持引脚兼容
品牌名称: Sillumin(数明半导体)
商品型号: SLM345CK-DG
商品编号: C881769
商品封装: SO-6-6.8mm
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

SLM345是一款光兼容的单通道隔离式栅极驱动器，适用于IGBT和MOSFET，源极和漏极峰值输出电流均为1.0A，隔离等级为5kVRMS加强绝缘。SLM345可驱动低端和高端功率FET。与基于标准光耦合器的栅极驱动器相比，其关键特性显著提升了性能和可靠性，同时在原理图和布局设计上保持引脚对引脚兼容。性能亮点包括高共模瞬态抗扰度（CMTI）、低传播延迟和小脉冲宽度失真。输入级为模拟二极管，与传统LED相比，具有长期可靠性和出色的老化特性。它采用拉伸型SO6封装，爬电距离和电气间隙大于8.5mm。模塑料属于材料组I，相比漏电起痕指数（CTI）大于600V。SLM345的高性能和高可靠性使其非常适合用于各类电机驱动器、太阳能逆变器、工业电源和电器设备。

商品特性

最大源极输出电流1.0A
最大漏极输出电流1.0A
传播延迟（最大值）140ns
器件间延迟匹配（最大值）25ns
脉冲宽度失真（最大值）35ns
共模瞬态抗扰度（CMTI）（最小值）150kV/μs
栅极驱动电源范围为10V至40V
输入级具备30V反极性电压处理能力
与光耦合器隔离式栅极驱动器引脚对引脚兼容
拉伸型SO - 6封装，爬电距离和电气间隙大于8.5mm
结温TJ：-40℃至+150℃
安全认证（计划）：符合UL 1577、DIN V VDE 0884 - 11标准，1分钟5kVRMS隔离

应用领域

交流和无刷直流电机驱动器
可再生能源逆变器
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	低边；高边
	隔离电压(Vrms)	5000
	负载类型	IGBT；MOSFET
	通道数	1
	输入侧工作电压	10V~40V

	属性	参数值
	拉电流(IOH)	1A
	灌电流(IOL)	1A
	工作温度	-40℃~+125℃
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	10V~40V
