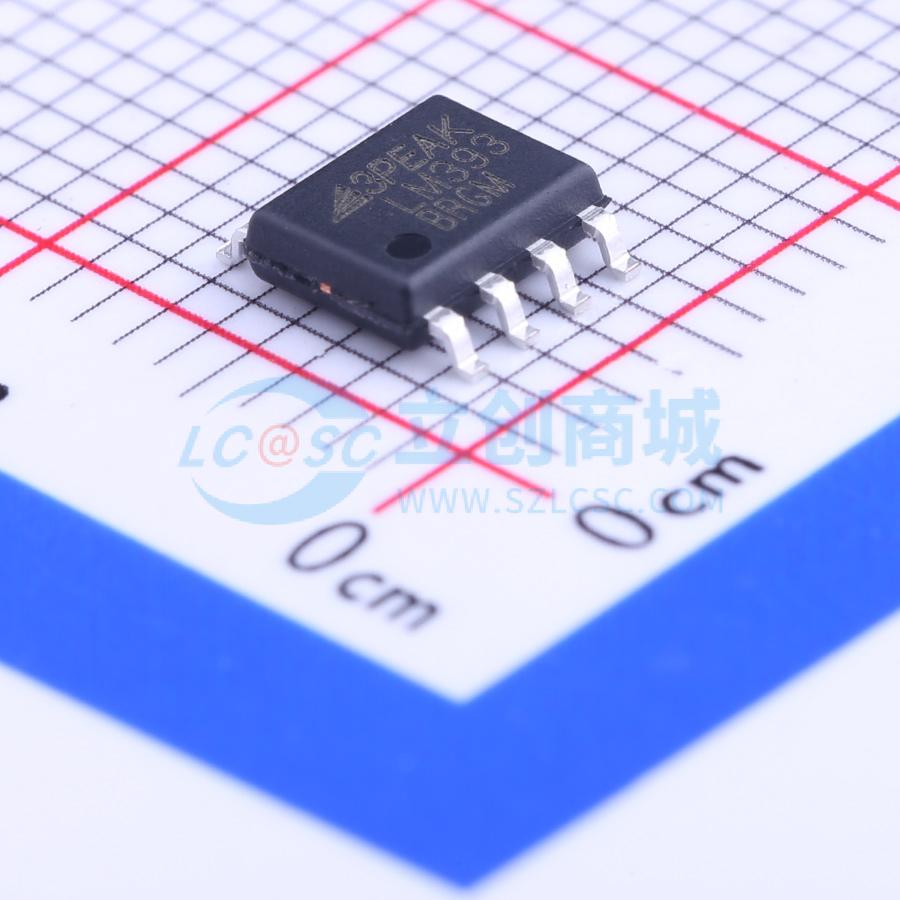

温馨提醒：图片仅供参考，商品以实物为准
LM393-SR
36V 低功耗双/四通道差分比较器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 温度-40--125℃，低功耗，低失调电压
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM393-SR
- 商品编号
- C93150
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 4nA | |
| 传播延迟(tpd) | 2us | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 | |
| 输出模式 | TTL；MOS；DTL；CMOS；ECL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 150uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 响应时间(tr) | 0.5us；2us |
商品概述
该系列器件由在单个单片衬底上的双/四独立单电源或双电源电压比较器组成。即使采用单电源供电，共模输入电压范围也包含地电位，且低电源电流消耗使这些比较器适用于电池供电应用。这些型号设计为可直接与 TTL 和 CMOS 接口，电流消耗与电源电压无关。输出可与其他集电极开路输出连接，以实现线与关系。
商品特性
- 宽单电源电压范围或双电源：+2 V 至 ±36 V 或 ±1.0 V 至 ±18 V
- 极低的电源电流（每通道 150 μA），与电源电压无关（+5 V 时每个比较器 0.75 mW）
- 低输入偏置电流：典型值 4 nA
- 低失调电压：最大 ±3.0 mV
- 失调电压温度漂移：1 μV/°C
- 输入共模电压范围包含地电位
- 内部差分输入电压范围等于电源电压
- 输出与 TTL、DTL、ECL、MOS、CMOS 兼容
- 输入上的 ESD 钳位在不影响性能的情况下提高了器件的耐用性
- 低输出饱和
- 工作温度范围：-40°C 至 125°C
- ESD 等级：坚固的 2KV – HBM、2KV – CDM
- 高性能，可直接替代 339、339、2903、2901 系列产品
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地电位或电源线检测
