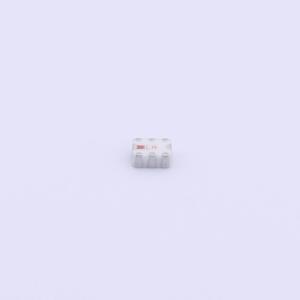

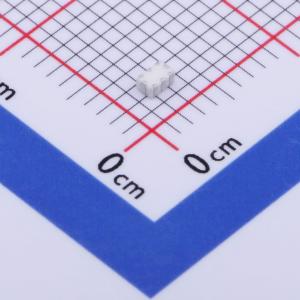

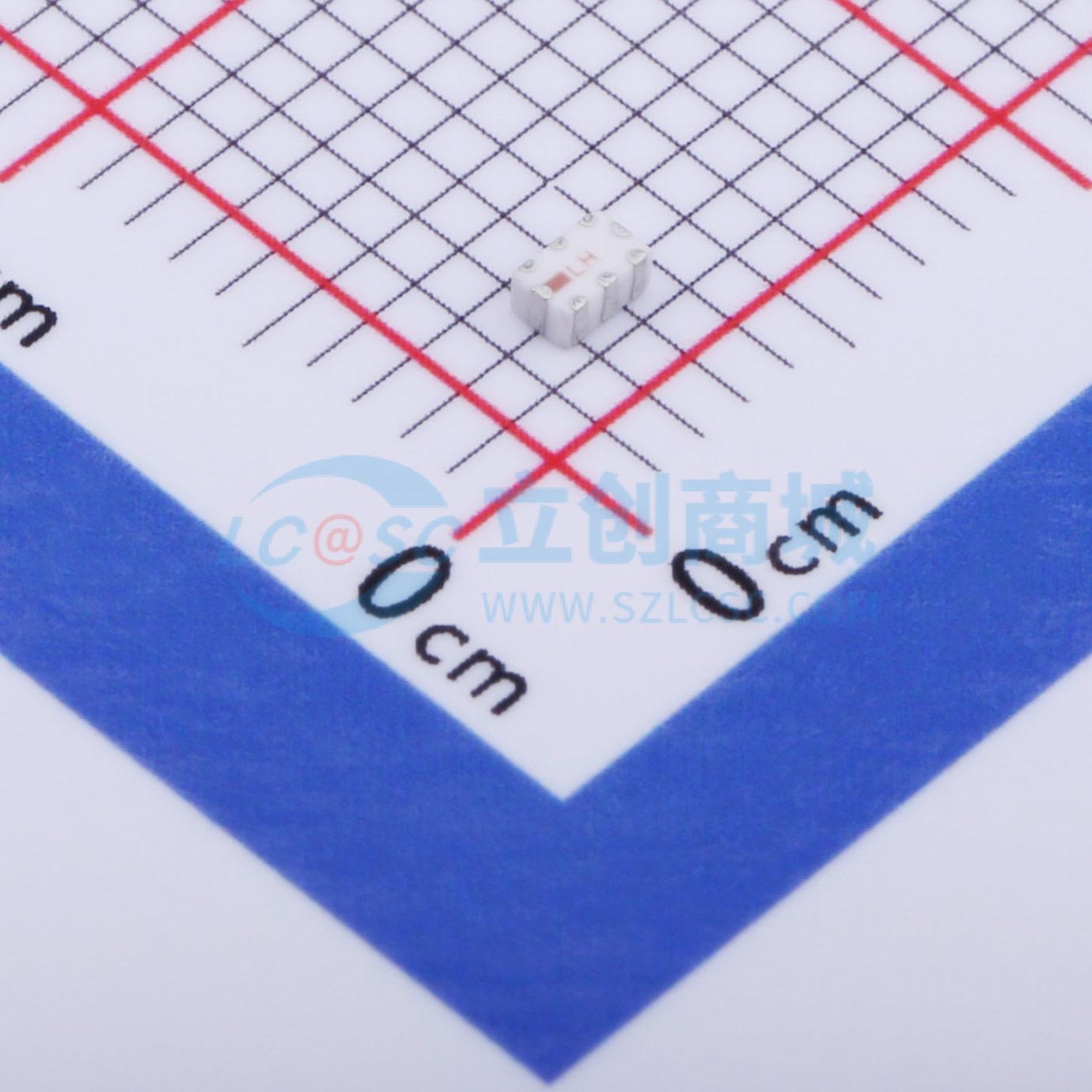

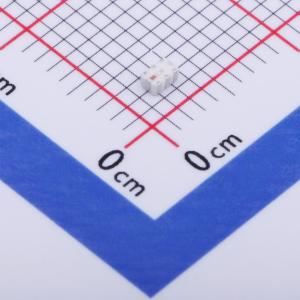

温馨提醒：图片仅供参考，商品以实物为准
LFCG-2500+
陶瓷低通滤波器，50Ω，DC至2500MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits的LFCG-2500+是一款LTCC低通滤波器，通带范围从直流到2500 MHz，支持多种应用。该型号提供1.2 dB的典型通带插入损耗，并且由于精心设计的布局使组件间相互作用最小化，因此具有非常好的阻带抑制性能。它可以处理高达6W的RF输入功率，并提供从-40到+85℃的宽工作温度范围。这款滤波器采用小巧的0805陶瓷封装形式，带有包覆端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-2500+
- 商品编号
- C879874
- 商品封装
- SMD-8P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | 2.87GHz | |
| 绝对带宽 | 0Hz~2.5GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 30dB；45dB；33dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.2dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits的LFCG-2500+是一款LTCC低通滤波器，通带范围从直流到2500 MHz，支持多种应用。该型号提供1.2 dB的典型通带插入损耗，并且由于精心设计的布局使组件间相互作用最小化，因此具有非常好的阻带抑制性能。它可以处理高达6W的RF输入功率，并提供从-40到+85℃的宽工作温度范围。这款滤波器采用小巧的0805陶瓷封装形式，带有包覆端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
应用领域
- 抑制谐波
- 甚高频/特高频发射机/接收机
- 测试和测量
- 电信及宽带无线应用
