LFCG-3800+

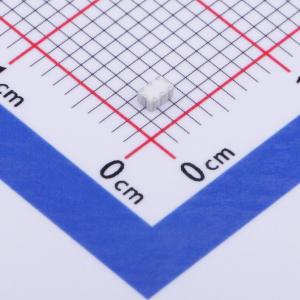

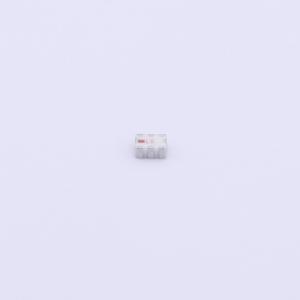

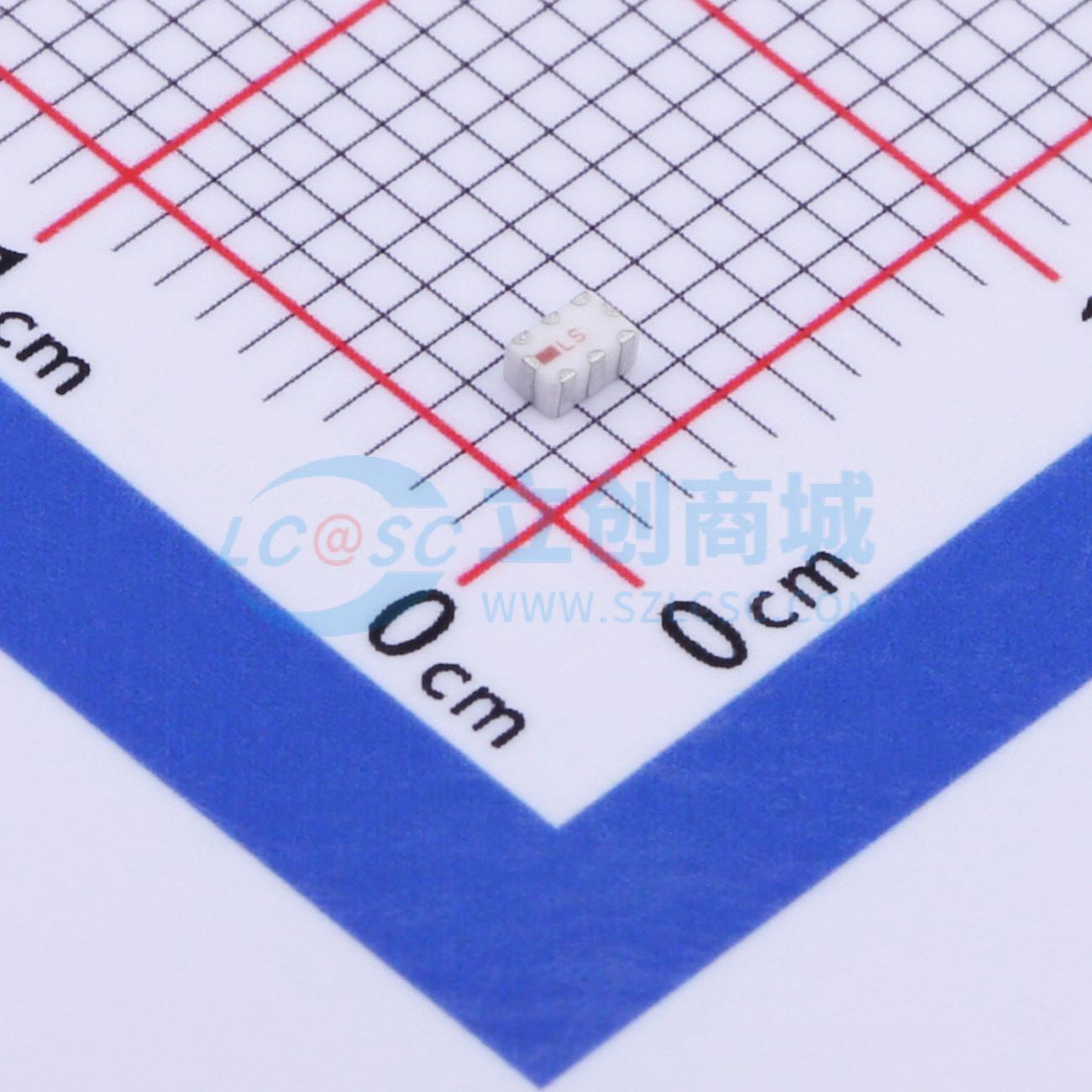

陶瓷低通滤波器 LFCG-3800+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits的LFCG-3800+是一款LTCC低通滤波器，通带范围从直流到3900 MHz，支持多种应用。该型号提供1.3 dB的典型通带插入损耗，并由于精心构建的布局使得组件之间的相互作用最小化，从而提供了非常好的阻带抑制。它能够处理高达6W的RF输入功率，并且工作温度范围广泛，从-55至+100℃。该滤波器采用微型0805陶瓷封装形式，带有环绕端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-3800+
- 商品编号
- C879875
- 商品封装
- SMD-8P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | 5GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 40dB；42dB；48dB；20dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -55℃~+100℃ |
商品概述
Mini-Circuits的LFCG-3800+是一款LTCC低通滤波器，通带范围从直流到3900 MHz，支持多种应用。该型号提供1.3 dB的典型通带插入损耗，并由于精心构建的布局使得组件之间的相互作用最小化，从而提供了非常好的阻带抑制。它能够处理高达6W的RF输入功率，并且工作温度范围广泛，从-55至+100℃。该滤波器采用微型0805陶瓷封装形式，带有环绕端子，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
应用领域
- 抑制谐波
- 甚高频/特高频收发器
- 测试和测量
- 电信及宽带无线应用
- 公共安全通信
- 卫星调制解调器
