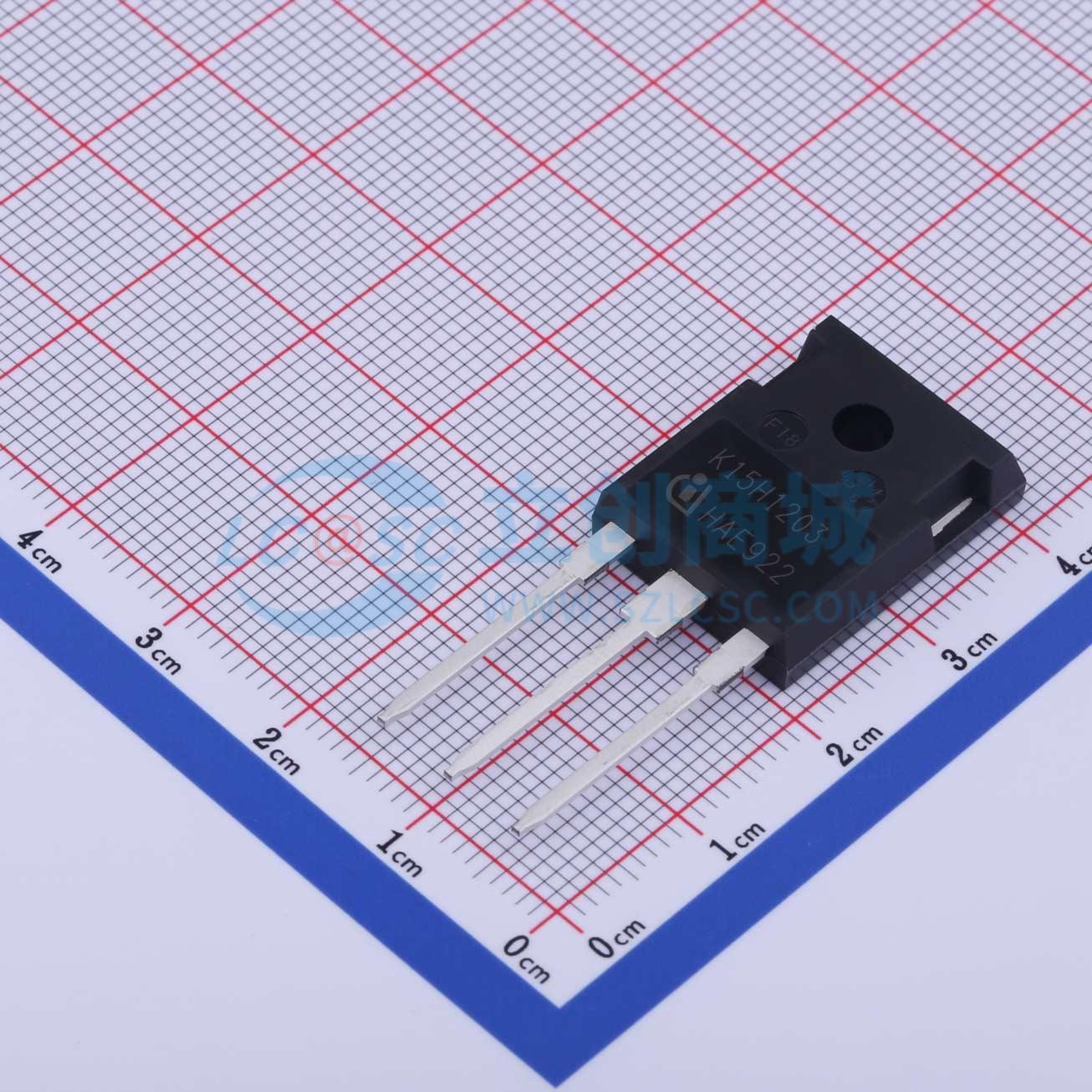

温馨提醒：图片仅供参考，商品以实物为准

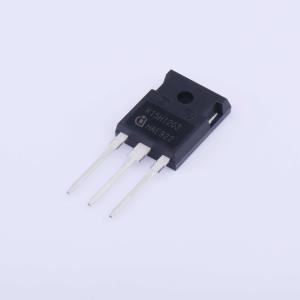

IKW15N120H3
耐压:1.2kV 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW15N120H3
- 商品编号
- C879991
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 217W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | 250uA | |
| 集射极饱和电压(VCE(sat)) | 2.05V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 75nC@960V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 875pF | |
| 输出电容(Coes) | 75pF | |
| 反向传输电容(Cres) | 45pF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 260ns | |
| 导通损耗(Eon) | 1.1mJ | |
| 关断损耗(Eoff) | 450uJ | |
| 反向恢复时间(Trr) | 260ns | |
| 工作温度 | -40℃~+175℃ |
