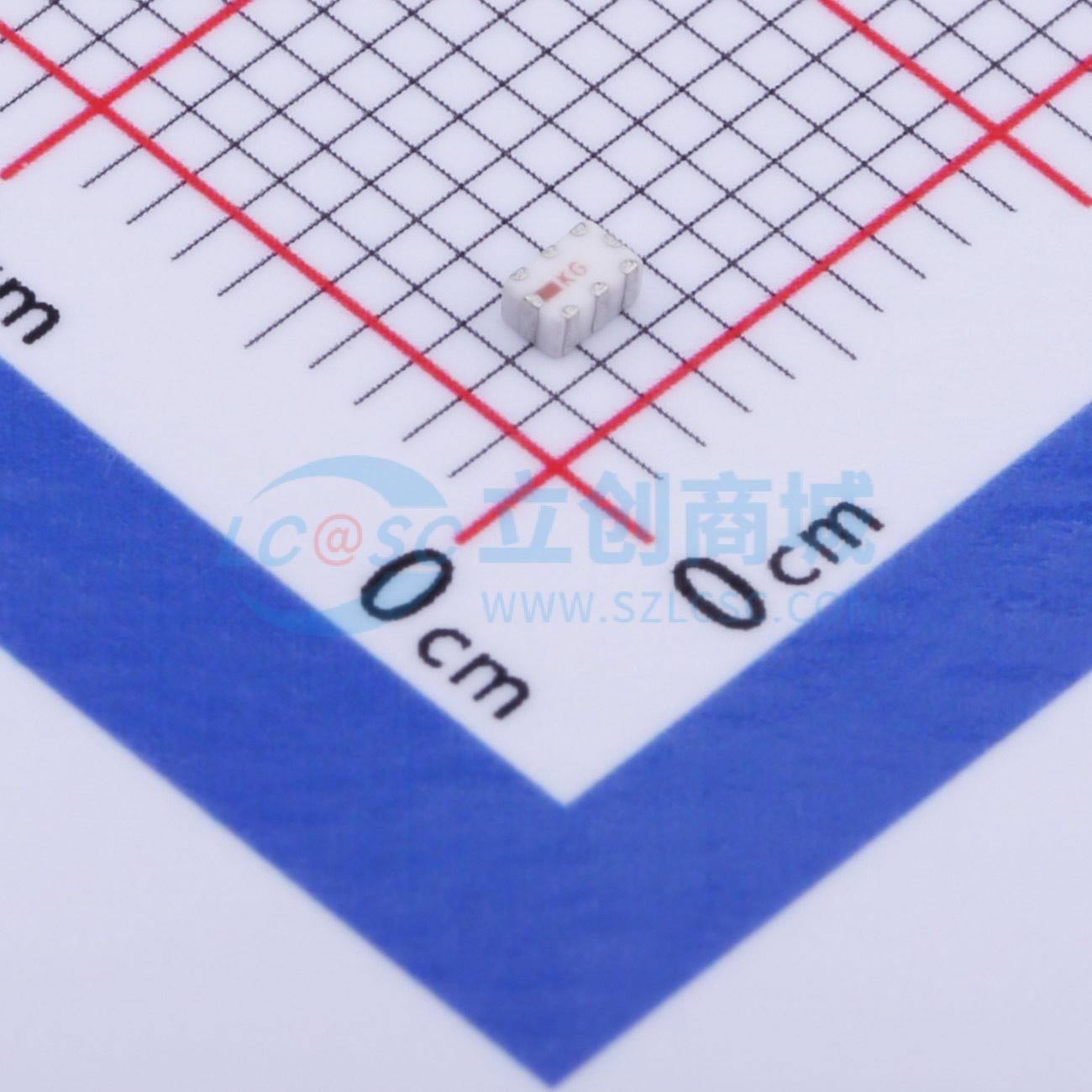

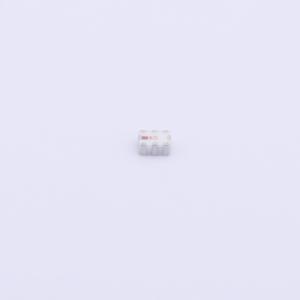

温馨提醒：图片仅供参考，商品以实物为准
LFCG-2850+
LTCC低通滤波器 LFCG-2850+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits的LFCG-2850+是一款LTCC低通滤波器，其通带范围从直流到2850 MHz，支持多种应用。该型号提供0.9 dB的典型通带插入损耗，并且由于精心设计的布局使组件间的相互作用最小化，从而提供了非常好的阻带抑制性能。它能处理高达6.5W的RF输入功率，并提供-40℃至85℃的宽工作温度范围。该滤波器采用微型0805陶瓷封装形式，带有环绕端接，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- LFCG-2850+
- 商品编号
- C879872
- 商品封装
- SMD-8P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 中心频率 | - | |
| 截止频率 | 3.25GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 30dB；30dB；45dB；20dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
Mini-Circuits的LFCG-2850+是一款LTCC低通滤波器，其通带范围从直流到2850 MHz，支持多种应用。该型号提供0.9 dB的典型通带插入损耗，并且由于精心设计的布局使组件间的相互作用最小化，从而提供了非常好的阻带抑制性能。它能处理高达6.5W的RF输入功率，并提供-40℃至85℃的宽工作温度范围。该滤波器采用微型0805陶瓷封装形式，带有环绕端接，非常适合密集的PCB布局，并且由于寄生效应导致的性能变化极小。
应用领域
- 抑制谐波
- 甚高频/特高频发射机/接收机
- 实验室使用
