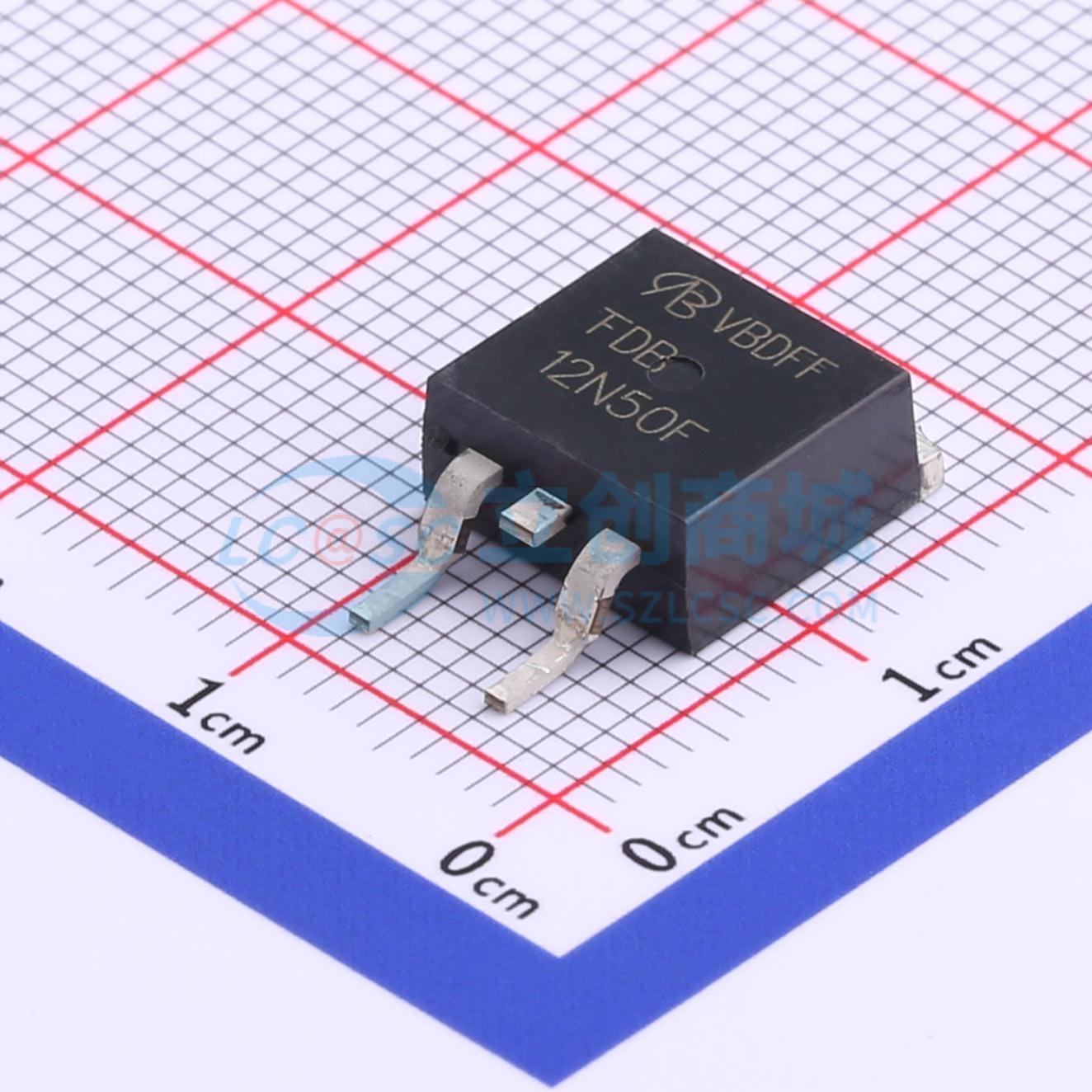

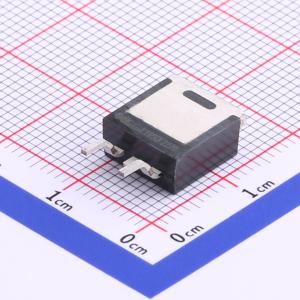

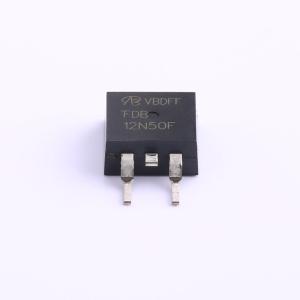

FDB12N50F-VB
1个N沟道 耐压:650V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道功率场效应晶体管，采用Plannar技术，适用于高性能功率电子应用。TO263；N—Channel沟道,650V；12A；RDS(ON)=650mΩ@VGS=10V,VGS=30V；Vth=3~5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- FDB12N50F-VB
- 商品编号
- C879168
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 2.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 650mΩ@10V | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 800pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品特性
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 降低开关和导通损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
- 符合RoHS标准
应用领域
- 服务器和电信电源
- 开关模式电源（SMPS）
- 功率因数校正电源（PFC）
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 工业N沟道MOSFET
