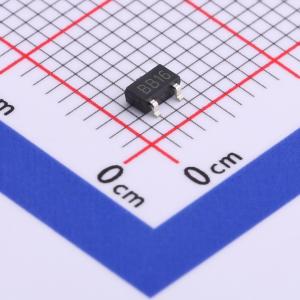

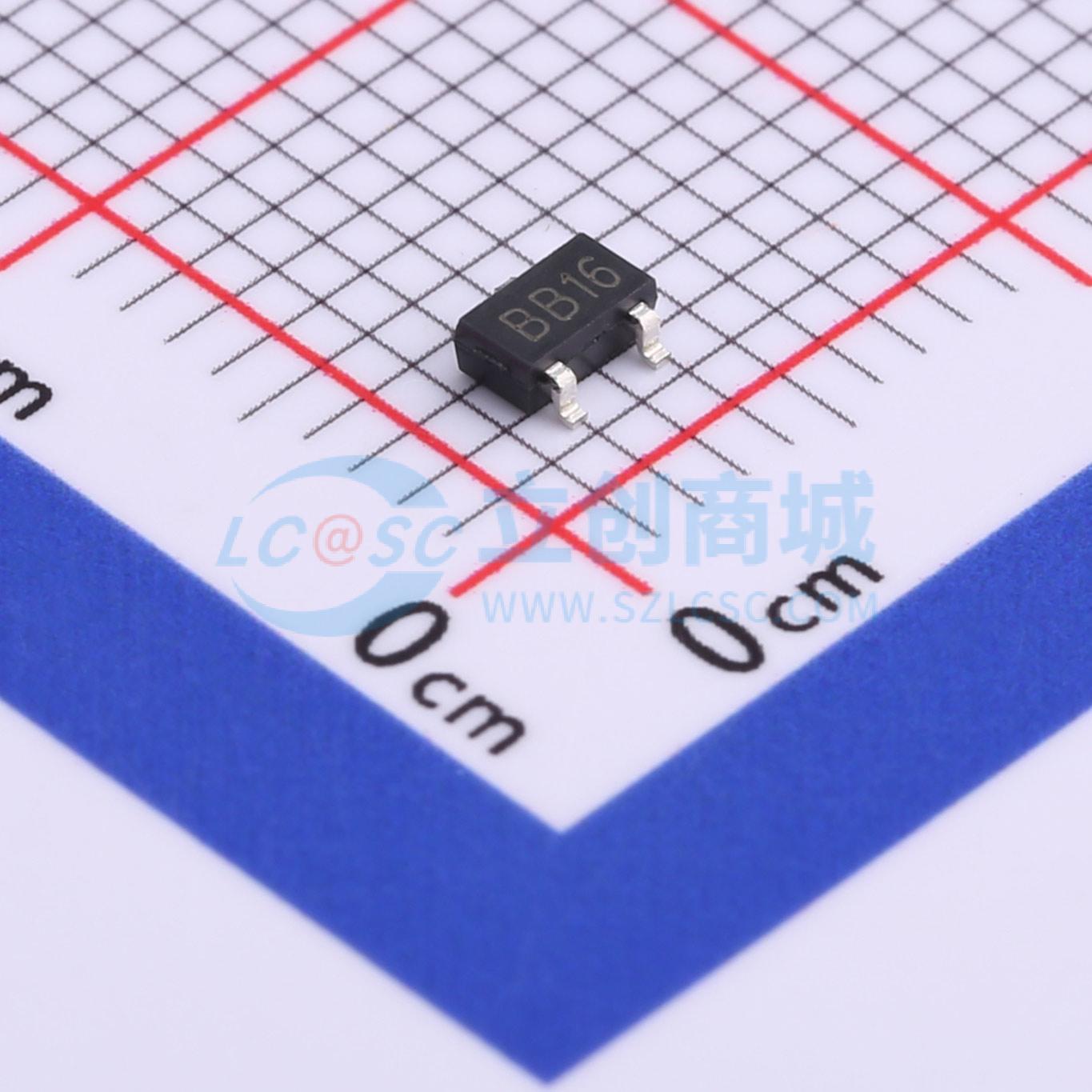

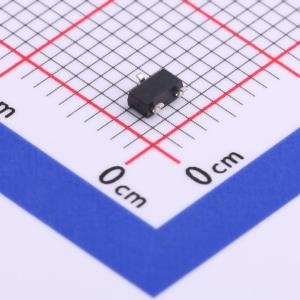

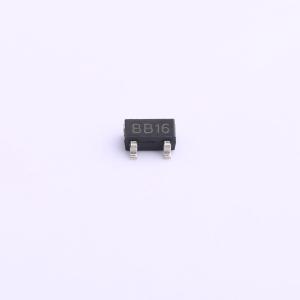

温馨提醒：图片仅供参考，商品以实物为准
KD3422A-VB
1个N沟道 耐压:60V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N型MOSFET，采用Trench技术，适用于移动设备、便携式电子产品、传感器模块、医疗设备和智能穿戴设备等低功率模块和应用场景。SOT23；N—Channel沟道,60V；5.5A；RDS(ON)=30mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- KD3422A-VB
- 商品编号
- C878870
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V；33mΩ@4.5V | |
| 耗散功率(Pd) | 1.66W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.5nC@10V | |
| 输入电容(Ciss) | 190pF@30V | |
| 反向传输电容(Crss) | 15pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 26pF |
商品特性
- 符合 IEC 61249-2-21 标准的无卤产品
- 沟槽功率 MOSFET
- 100% 进行栅极电阻（Rg）测试
- 100% 进行非钳位感性开关（UIS）测试
应用领域
- 电池开关-DC/DC 转换器
