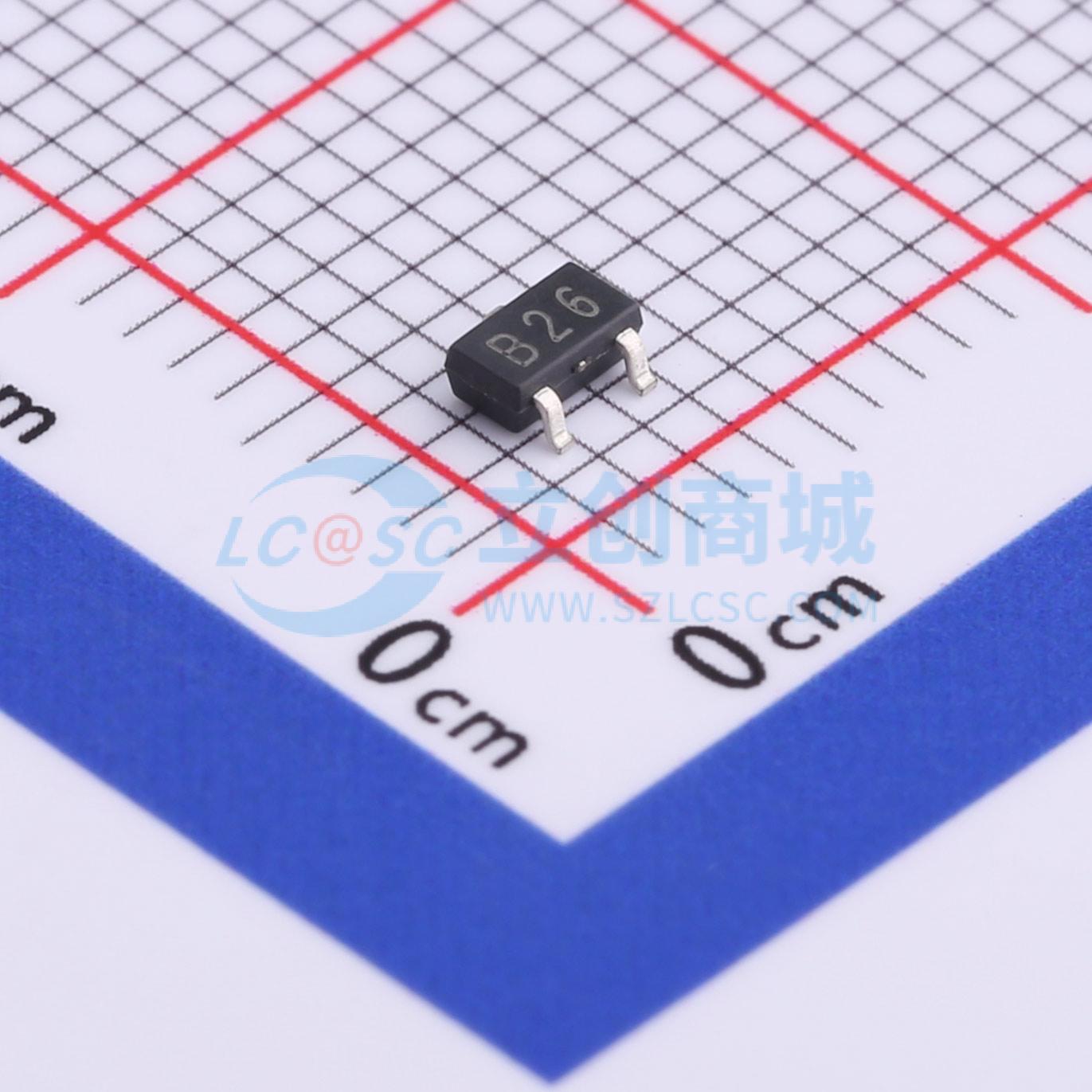

SI2309DS-VB实物图

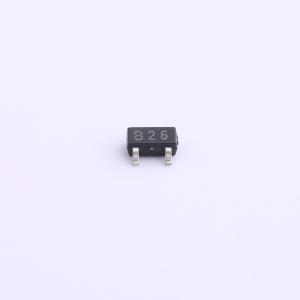

  • SI2309DS-VB商品缩略图

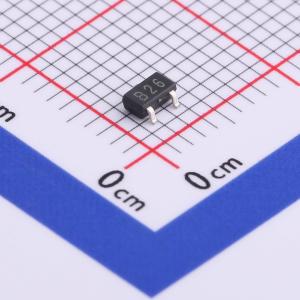

  • SI2309DS-VB商品缩略图
  • SI2309DS-VB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI2309DS-VB

1个P沟道 耐压:60V 电流:5.2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:隔离封装。 高压隔离 = 2.5 kVₚ₋ₚ (t = 60 s, f = 60 Hz)。 漏极至引脚爬电距离 = 4.8 mm。 P沟道。 工作温度175℃。 动态dV/dt额定值。 低热阻。 无铅可用
商品型号
SI2309DS-VB
商品编号
C878858
商品封装
SOT-23​
包装方式
编带
商品毛重
0.051克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)60V
连续漏极电流(Id)5.2A
导通电阻(RDS(on))50mΩ@10V,3.2A
耗散功率(Pd)27W
阈值电压(Vgs(th))2.5V
属性参数值
栅极电荷量(Qg)12nC@10V
输入电容(Ciss)270pF
反向传输电容(Crss)31pF
工作温度-55℃~+175℃
类型P沟道
输出电容(Coss)170pF

商品特性

  • 隔离封装
  • 高电压隔离 = 2.5 kVRMS(t = 60 s;f = 60 Hz)
  • 漏极至引脚爬电距离 = 4.8 mm
  • P沟道
  • 工作温度达175 °C
  • 动态dV/dt额定值
  • 低热阻
  • 有无铅版本
  • 符合RoHS标准

数据手册PDF
