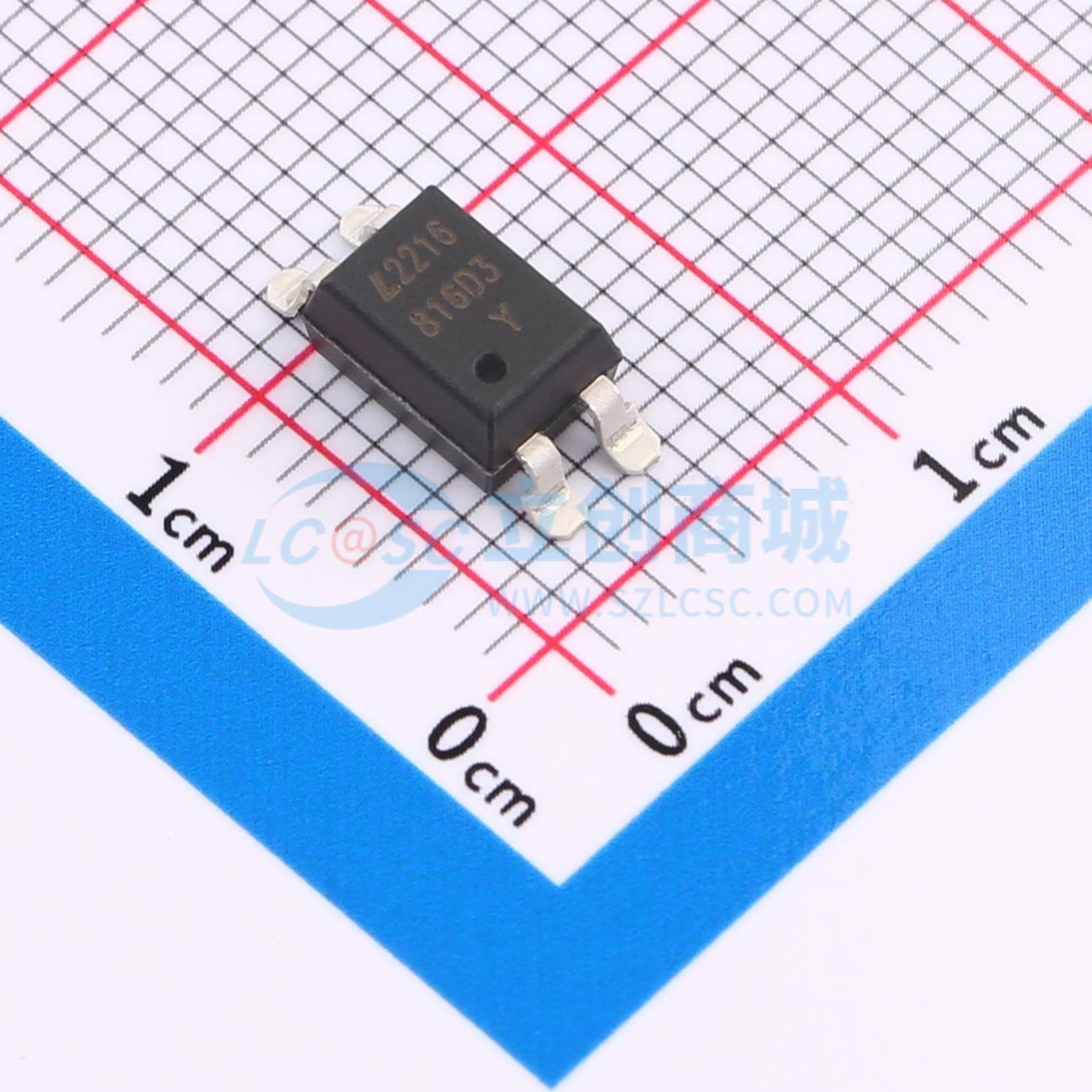

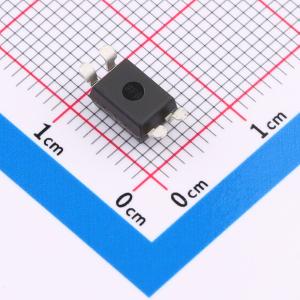

温馨提醒：图片仅供参考，商品以实物为准
LTV-816S-TA1-D3-TX
DC输入 隔离电压(rms):5000V
- 描述
- 特性：电流传输比CTR：300%-450%（IF = 5mA，VCE = 5V）。 高输入输出隔离电压（Viso = 5,000Vrms）。 响应时间（tr：典型值4μs，VCE = 2V，Ic = 2mA，RL = 100Ω）。 双列直插式封装：1通道类型。 表面贴装封装：1通道类型。 卷带包装。 安全认证：UL/CSA/FIMKO/NEMKO/DEMKO/SEMKO/VDE认证（需要“V”订购选项）。 符合RoHS标准
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-816S-TA1-D3-TX
- 商品编号
- C92647
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.5594克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 450% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时为300% ~ 450%）
- 高输入-输出隔离电压（Viso = 5,000Vrms）
- 响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时典型值为4μs）
- 双列直插封装：LTV - 816 - D3 - TX为单通道类型
- 表面贴装封装：LTV - 816S - D3 - TX为单通道类型
- 卷带包装：LTV - 816S - TA1 - D3 - TX
- 安全认证：UL / CSA / FIMKO / NEMKO / DEMKO / SEMKO / VDE认证（需要“V”订购选项）
- 符合RoHS标准
