温馨提醒：图片仅供参考，商品以实物为准

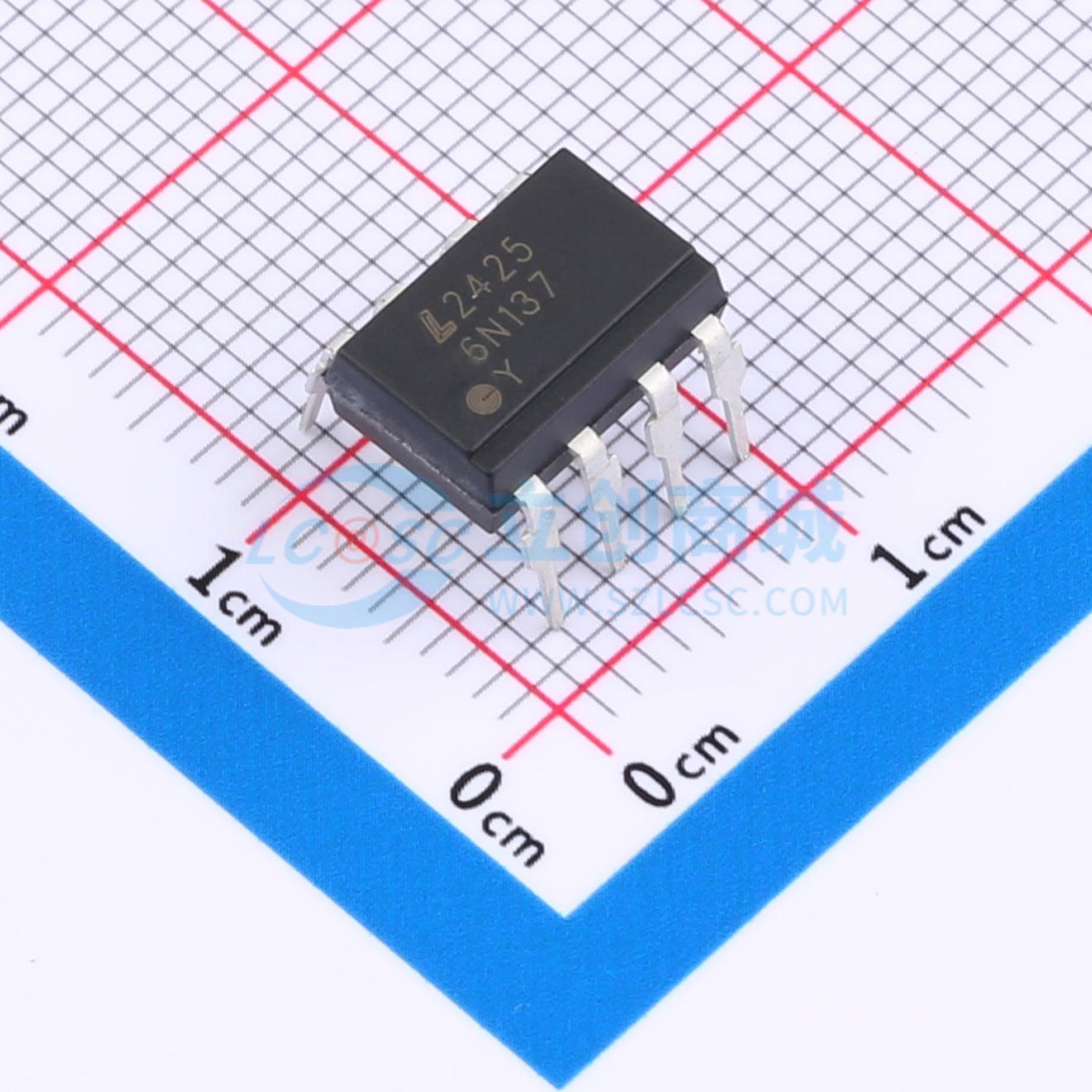

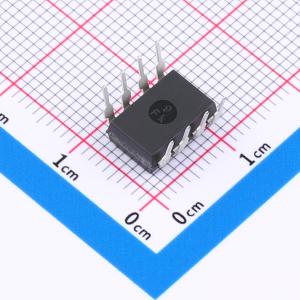

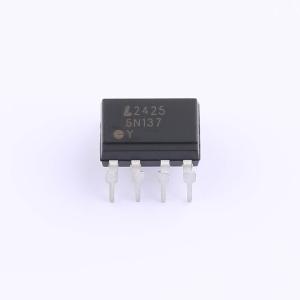

6N137-L
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N137由一个高效的铝镓砷（AlGaAs）发光二极管和一个高速光检测器组成。这种设计为光电耦合器的输入侧和输出侧提供了出色的交流和直流隔离。光检测器的输出采用集电极开路的肖特基钳位晶体管
- 品牌名称
- LITEON(光宝)
- 商品型号
- 6N137-L
- 商品编号
- C92648
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 90ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | 0.6V | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V |
