6N137S-TA1-L

DC输入 1通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6N137-L由一个高效的铝镓砷（AlGaAs）发光二极管和一个高速光检测器组成。这种设计为光耦合器的输入侧和输出侧提供了出色的交流和直流隔离。光检测器的输出采用集电极开路的肖特基钳位晶体管
品牌名称: LITEON(光宝)
商品型号: 6N137S-TA1-L
商品编号: C92651
商品封装: SOP-8-2.54mm
包装方式: 编带
商品毛重: 0.775克(g)

商品参数

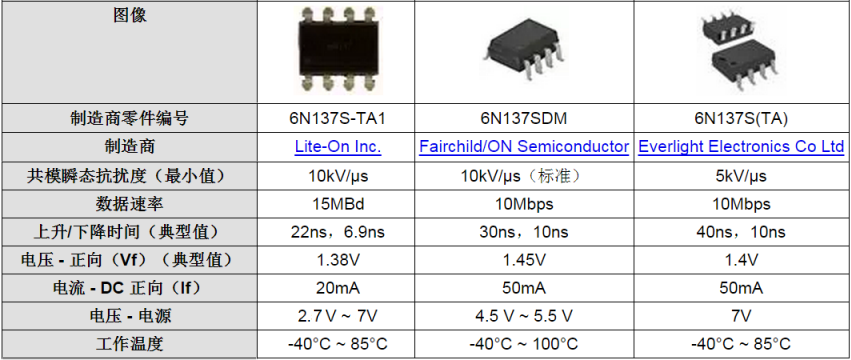

支持3.3V供电的6N137，数据速率高达15Mbps，传输延时和上升下降时间也比常规的6N137更为优秀。

通道数:    1
电压 - 隔离: 5000Vrms
共模瞬态抗扰度(最小值): 10kV/μs
电流 - 输出/通道: 50mA
数据速率: 15Mbps
传播延迟tpLH/tpHL(最大值): 75ns，75ns
上升/下降时间(典型值): 22ns，6.9ns
电压 - 正向(Vf)(典型值):   1.38V
电流 - DC 正向(If): 20mA
电压 - 电源: 3.3V/5V
工作温度: -40°C ~ 85°C
安装类型:   表面贴装
封装/外壳: 8-SMD，鸥翼型

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	15kV/us
	传输速率	15Mbps
	通道数	1
	工作温度	-40℃~+85℃

	属性	参数值
	传播延迟 tpLH	90ns
	传播延迟 tpHL	75ns
	输入阈值电流(FH)	5mA
	输出电流	50mA
	耗散功率(Pd)	85mW
	正向压降(Vf)	1.38V
	直流反向耐压(Vr)	5V
