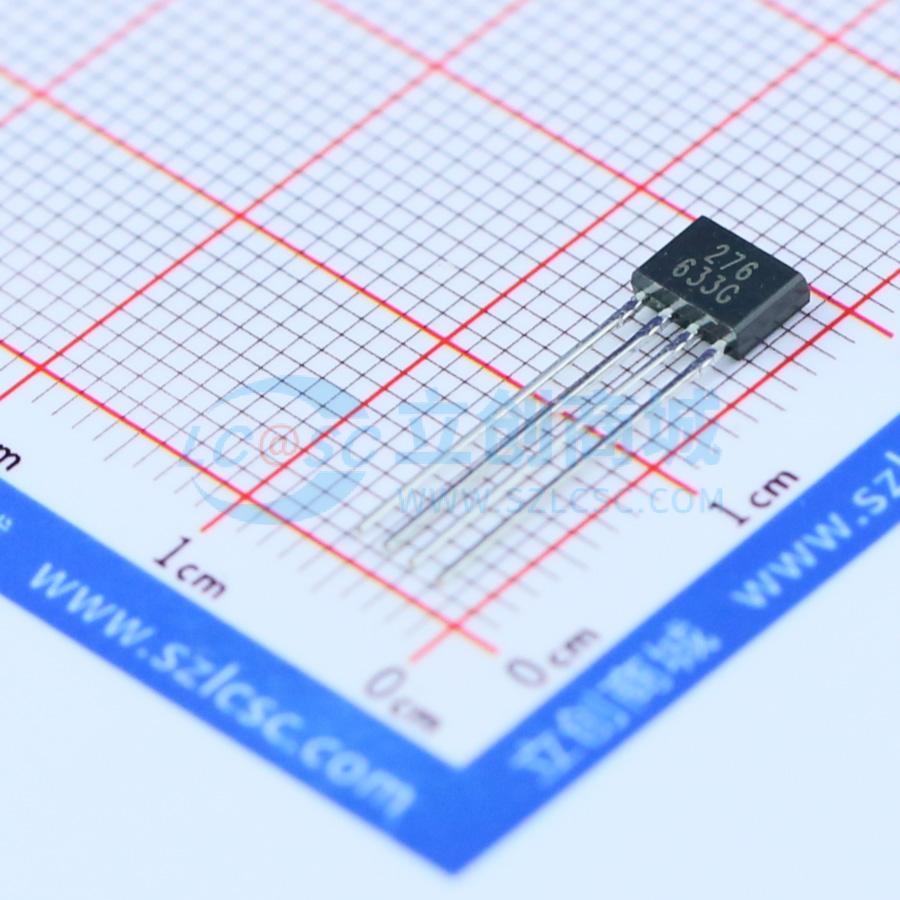

GH276

带互补输出的霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 400MA 双线圈霍尔马达驱动
品牌名称: 鑫雁
商品型号: GH276
商品编号: C92337
商品封装: SIP-4L
包装方式: 袋装
商品毛重: 0.233克(g)

商品概述

GH276是一款带输出驱动器的集成式霍尔传感器，专为无刷直流电机应用的电子换向而设计。该器件包含一个用于磁传感的片上霍尔传感器、一个放大霍尔电压的放大器、一个提供开关迟滞以抑制噪声的施密特触发器、一个补偿霍尔灵敏度温度漂移的温度补偿电路，以及两个用于吸收大负载电流的互补集电极开路驱动器。它还包括一个内部带隙稳压器，用于为内部电路提供偏置电压。

商品特性

片上霍尔传感器
3.5V至20V电源电压
300mA（平均）输出灌电流
电源反接保护
内置过温保护功能
-20℃至85℃工作温度
薄型TO - 94（SIP - 4L）封装

应用领域

双线圈无刷直流电机
双线圈无刷直流风扇
转速计数
速度测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 5 个)

个

起订量：5 个1000个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±10mT
	工作电压	3.5V~20V

	属性	参数值
	工作电流	13mA
	工作温度	-20℃~+85℃
