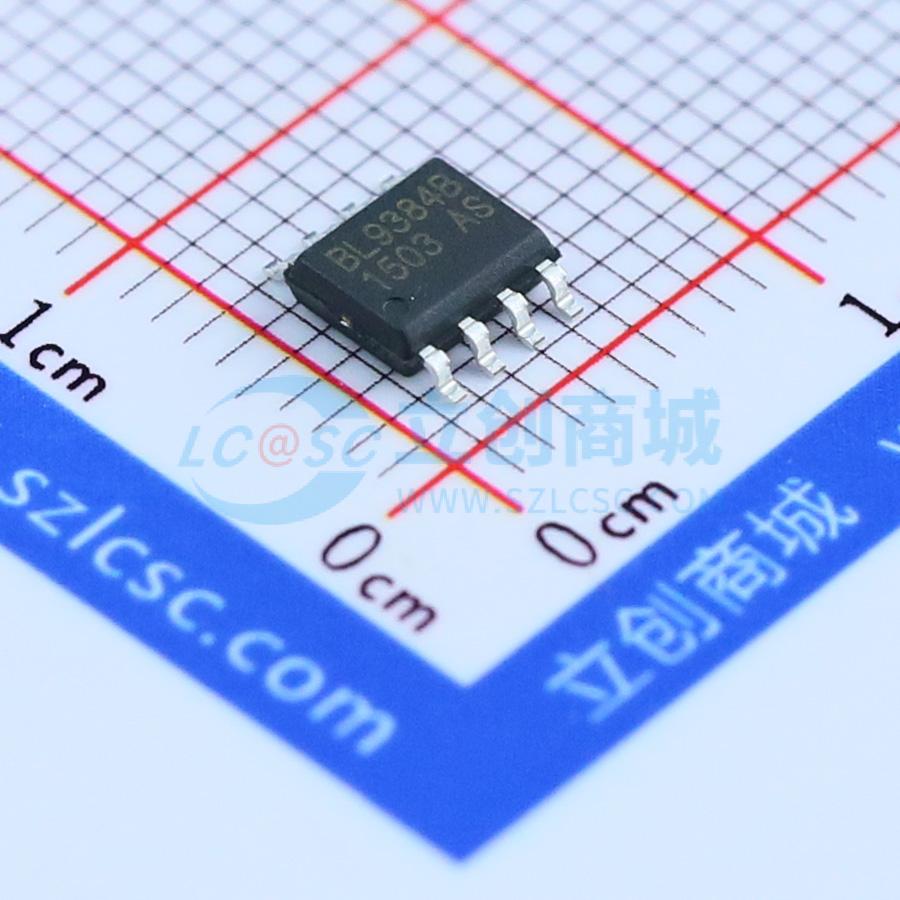

BL9384B
“SMT扩展库”
嘉立创SMT补贴
内地(含税价)
折后价
原价
- 1+： ￥3.97 / 个
- 10+： ￥3.13 / 个
- 30+： ￥2.77 / 个
- 100+： ￥2.32 / 个
- 500+： ￥2.12 / 个
- 1000+： ￥2 / 个 （折合1圆盘8000元）
| 1+： |
￥3.97 / 个 |
| 10+： |
￥3.13 / 个 |
| 30+： |
￥2.77 / 个 |
| 100+： |
￥2.32 / 个 |
| 500+： |
￥2.12 / 个 |
| 1000+： |
￥2 / 个 （折合1圆盘8000元） |
库存地点：
内地
内地交货！
4000个/圆盘
购买数量：
个
个
圆盘
个
个
圆盘
总额：
￥0
已优惠￥0元！
按整包装：
圆盘（1圆盘有个）
库存不足，加入购物车，下单后帮您订货
超过限购数量，加入购物车，下单后帮您订货
查看套装
推荐商品
选择时请仔细核对商品参数信息
<
1
/
>
<
1
/
2
>
商品介绍
降压型DC/DC转换器
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输入电压 | - | |
| 输出电流(最大值) | - | |
| 开关频率 | - | |
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 开关管(内置/外置) | 内置 |
| 制造商： | 上海贝岭股份有限公司 | 标准包装数： | 2500 |
|---|---|---|---|
| 封装： | ESOP8 | 包装： | 卷带 |
| 类别： | 电源管理 ? 电压调节器 ? DC/DC转换器 | 无铅情况/RoHS： | 符合 |
| 产品描述： | 降压型DC/DC转换器 | ||
BL9384B参数
|
制造商
|
上海贝岭股份有限公司
|
|
产品种类
|
降压型DC/DC转化芯片
|
|
产品特性
|
PWM-ADJ-20V-3A
|
|
最高效率
|
94%
|
|
输入电压范围
|
5~20.0V
|
|
低静态工作电流
|
60.0mA
|
|
输出电压
|
0.923~15.0V Adj
|
|
输出电流
|
3A
|
|
精准性
|
±2%
|
|
封装
|
ESOP8
|
|
代换型号
|
MP1484
|
BL9384B概述
BL9384B是一个宽输入电压范围，高效率，DC-DC降压开关调节器，能够对提供高达3A的输出电流。当前PWM模式控制允许使用小外部元件，如陶瓷输入和输出，以及小型电感器，同时仍提供低输出纹波。在内部集成的顶部同步整流器无需外部肖特基二极管，总体BL9384B是一个高效和可靠的解决方案用于DC-DC降压应用，需要宽输入范围。 BL9384B提供 ESOP8可用封装。
BL9384B引脚图/引脚功能
BL9384B典型应用电路图
与代换型号的参数比对
|
制造商
|
上海贝岭股份有限公司
|
美国芯源系统有限公司
|
|
产品型号
|
BL9384B
|
MP1484
|
|
产品种类
|
降压型DC/DC转化芯片
|
同步降压稳压器
|
|
产品特性
|
PWM-ADJ-20V-3A
|
2A/23V/340KHz同步降压稳压器
|
|
最高效率
|
94%
|
93%
|
|
输入电压范围
|
5~20.0V
|
4.75V-23V
|
|
低静态工作电流
|
60.0mA
|
230μA
|
|
输出电压
|
0.923~15.0V Adj
|
0.925V-20V
|
|
输出电流
|
3A
|
3A
|
|
精准性
|
±2%
|
±2%
|
|
封装
|
ESOP8
|
SOIC8N
|
应用领域
? 液晶电视
? 笔记本电脑
? FPGA电源
? LED驱动器
数据手册PDF
