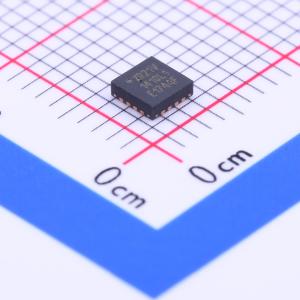

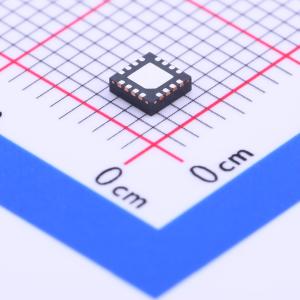

温馨提醒：图片仅供参考，商品以实物为准
XR21V1410IL16-F
XR21V1410 1-CH FULL-SPEED USB UART
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 增强型全速USB异步收发器（UART），支持12 Mbps数据传输速率，USB 2.0兼容，支持远程唤醒和挂起操作。内置48 MHz时钟，无需外部晶体/振荡器。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR21V1410IL16-F
- 商品编号
- C91544
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 袋装
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.97V~3.63V | |
| 数据速率 | 12Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
XR21V1410（V1410）是一款带有USB接口的增强型通用异步收发器（UART）。该USB接口完全符合全速USB 2.0规范，支持12 Mbps的USB数据传输速率。USB接口还支持USB挂起、恢复和远程唤醒操作。 V1410采用内部48MHz时钟运行，因此无需像上一代UART那样使用外部晶体/振荡器。借助分数波特率发生器，使用内部48MHz时钟可精确生成任意波特率。 V1410拥有128字节的发送FIFO和384字节的接收FIFO，有助于优化各种应用的整体数据吞吐量。自动收发器方向控制功能简化了半双工RS - 485应用的硬件和软件设计。如有需要，具有自动半双工收发器控制功能的多点（9位）模式可进一步简化典型的多点RS - 485应用。 V1410采用2.97至3.63伏单电源供电，输入具有5V容限。V1410采用16引脚QFN封装。 XR21V1410支持适用于Windows 2000、XP、Vista、7、8和CE，以及Linux和Mac的WHQL认证软件驱动程序。
商品特性
- 符合USB 2.0标准，全速（12 Mbps）
- 支持USB挂起、恢复和远程唤醒操作
- USB数据引脚具备≤5 KV HBM ESD保护
- 所有其他引脚具备±2 kV HBM ESD保护
- 增强型UART特性
- UART数据速率高达12 Mbps
- 分数波特率发生器
- 128字节发送FIFO
- 384字节接收FIFO
- 7、8或9个数据位
- 1或2个停止位
- 奇校验、偶校验、标记校验、空格校验或无校验
- 自动硬件（RTS/CTS或DTR/DSR）流控制
- 自动软件（Xon/Xoff）流控制
- 多点模式
- 自动RS - 485半双工控制
- 半双工模式
- 可选GPIO或调制解调器I/O
- 内部48 MHz时钟
- 3.3V单电源供电
- 5V容限GPIO输入
- 16引脚QFN封装
- 支持Windows 2000、XP、Vista、Win7和Win8
- 支持Windows CE 4.2、5.0、6.0、7.0
- 支持Linux
- 支持Mac
应用领域
- 便携式设备
- 外部转换器（加密狗）
- 电池供电设备
- 蜂窝数据设备
- 工厂自动化和过程控制
- 工业应用
