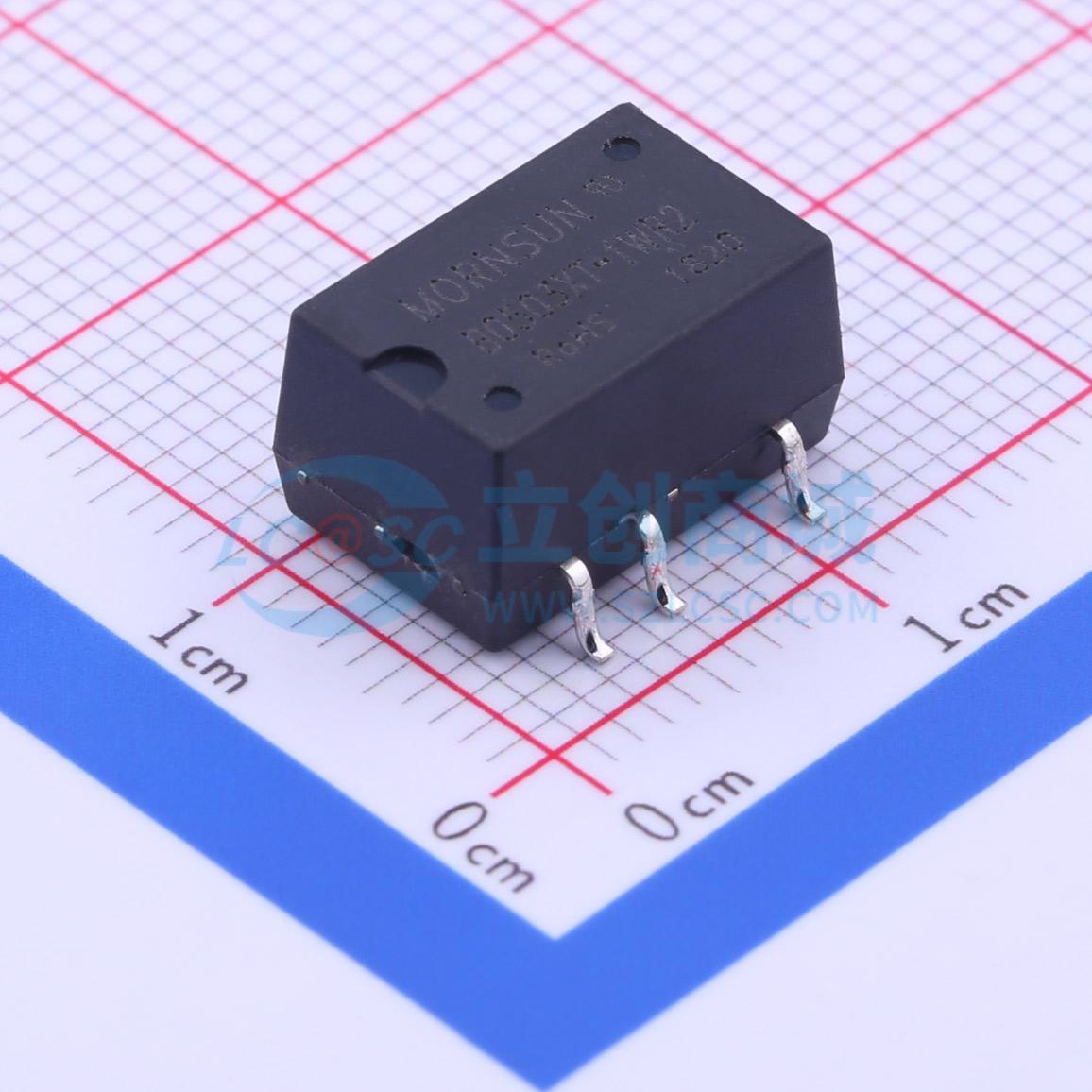

温馨提醒：图片仅供参考，商品以实物为准
B0503XT-1WR2
B0503XT-1WR2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0503XT-1WR2
- 商品编号
- C91349
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 3.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 11.2mm | |
| 高度 | 7.25mm | |
| 稳压类型 | 非稳压型 |
商品概述
B_XT - 1WR2系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 可持续短路保护工作温度范围： -40°C to +105°C
- 小型SMD封装
- 隔离电压1500VDC
- 内部贴片化设计
- 无需外加元件
- 国际标准引脚方式
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
