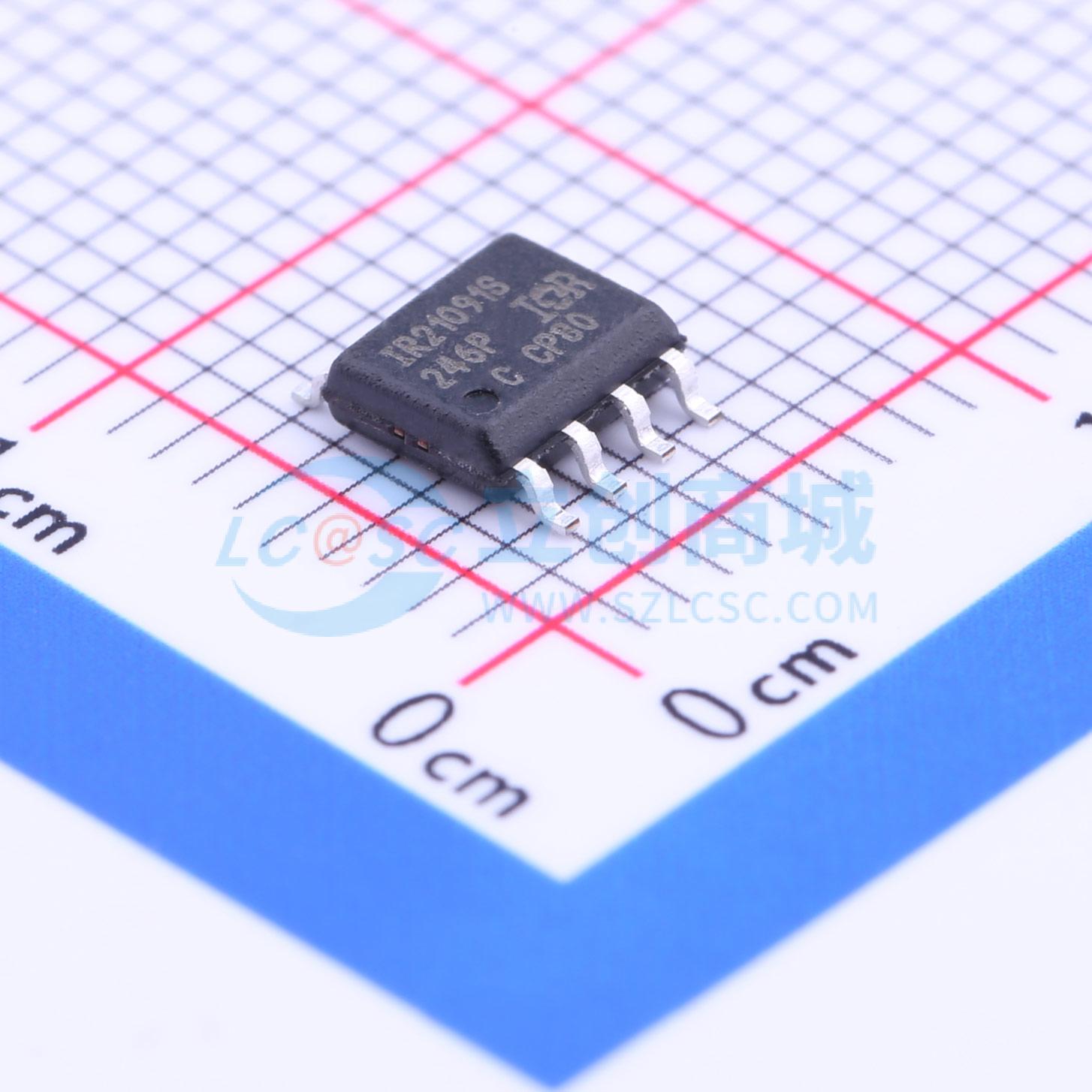

温馨提醒：图片仅供参考，商品以实物为准
IR21091SPBF
IR21091SPBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 600V，半桥式驱动器，门驱动供应电压范围：10V to 20V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR21091SPBF
- 商品编号
- C90673
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V | |
| 下降时间(tf) | 80ns |
商品概述
IR21091(S) 是高压、高速功率 MOSFET 和 IGBT 驱动器，具有相关的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的 N 沟道功率 MOSFET 或 IGBT，其工作电压高达 600V。
商品特性
- 浮动通道专为自举操作设计，可在高达 +600V 下完全工作，耐受负瞬态电压，抗 dV/dt
- 栅极驱动电源范围为 10 至 20V
- 双通道欠压锁定
- 与 3.3V、5V 和 15V 输入逻辑兼容
- 交叉导通预防逻辑
- 双通道匹配的传播延迟
- 高端输出与 IN 输入同相
- 逻辑地和功率地有 +/-5V 偏移
- 内部 500ns 死区时间，可通过一个外部 RDT 电阻编程至最长 5μs
- 低 di/dt 栅极驱动器，具有更好的抗噪性
- 双功能 DT/SD 引脚输入可关闭双通道
- 提供无铅封装
