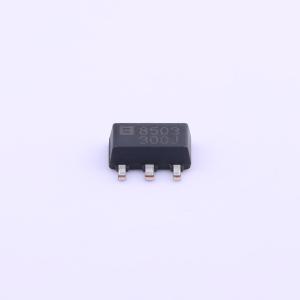

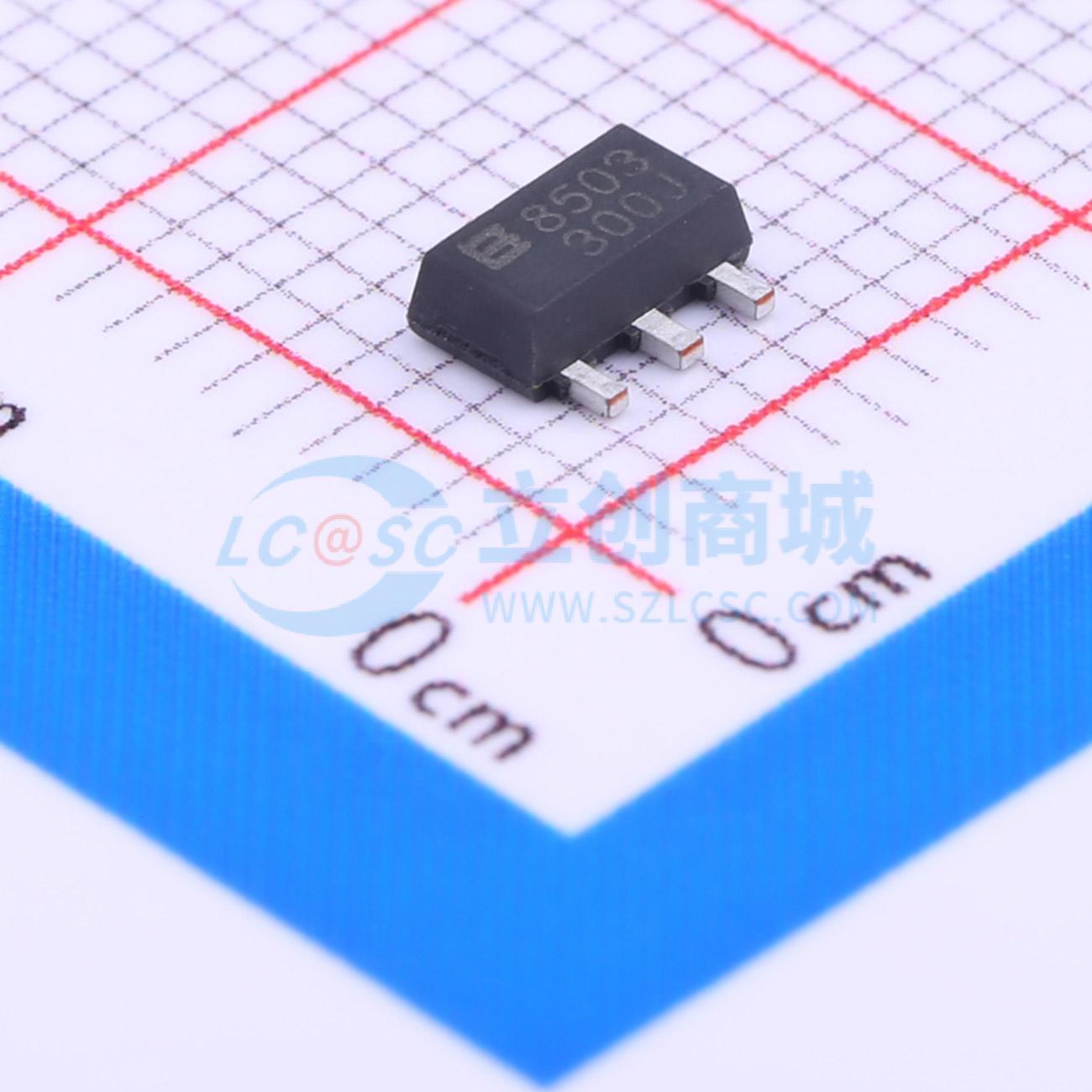

BL8503-30PSM

BL8503系列是一组正电压输出、低功耗、低压差的三端稳压器。当输入/输出电压差降至400mV（Vin = 4.0V、Vout = 3.0V）时，它可提供250mA的输出电流。BL8503极低的功耗（Iq = 3.0uA）可大大延长电池的使用寿命。 BL8503能以0.1V为步进，提供1.2V～6.0V范围内的输出电压，也可根据需求定制。 BL8503包含高精度电压基准、误差放大器、限流电路和输出驱动模块。 BL8503具有良好的负载瞬态响应和出色的温度特性，可确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。 BL8503有SOT-89-3、SOT23-3、TO-92等无铅封装，也有含铅的相同封装可供选择。 BL8503是一系列低压差、低功耗的三引脚稳压器。其应用电路非常简单，仅需两个外部电容。它由高精度电压基准、限流电路、误差放大器、输出驱动器和功率晶体管等模块组成。 当负载电流超过250mA时，限流模块可使芯片和电源系统免受损坏。 BL8503采用微调技术确保输出值精度在±2%以内，同时，该芯片精心考虑了温度补偿，使其温度系数在50ppm/℃以内。

• 低功耗：3.0uA（典型值）
• 最大输出电流：250mA
• 低压差：100mA时为170mV（Vout = 3.0V）；250mA时为400mV（Vout = 3.0V）
• 输入电压范围：1.5V～10V
• 输出电压范围：1.2V～6.0V（可按0.1V步进定制）
• 高精度：±2%（可定制为±1%）
• 输出限流

• 电池供电设备
• MP3、PDA、DSC、鼠标、PS2游戏设备的电源管理
• 参考电压源
• 开关电源后级稳压
