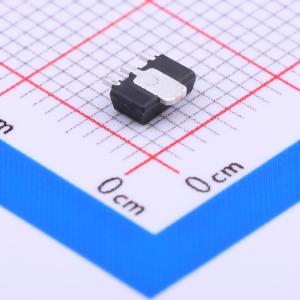

BL8503-50PSM实物图
BL8503-50PSM商品缩略图
BL8503-50PSM商品缩略图
BL8503-50PSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

BL8503-50PSM

环保标识
  • 输入8V 输出5V 250mA

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    一款正电压输出,低功耗(静态功耗(Iq=3.0uA))低压差 的线性稳压器,在输入输出电压差低至 400mV 时都可提供 250 mA(Vin =4.0V、 Vout=3.0V 时)的负载电流。

  • 品牌名称BL(上海贝岭)
  • 商品型号

    BL8503-50PSM
  • 商品编号

    C90250
  • 商品封装

    SOT-89-3
  • 包装方式

    编带

  • 商品毛重

    0.153克(g)

  • 商品参数

属性参数值
商品目录线性稳压器(LDO)
输出类型固定
最大输入电压8V
输出电压5V
输出电流250mA
属性参数值
电源纹波抑制比(PSRR)-
压差500mV@(200mA)
特性过流保护(OCP)
输出极性正极
输出通道数1
特点:
?  极低功耗:3.0uA(Typ.)
?  最大输出电流: 250mA
?  最小输入输出电压差:
170mV@100mA (Vout=3.0V)
400mV@250mA (Vout=3.0V)
?  输入电压范围:1.5V~10V
?  输出电压范围:1.2V~6.0V(可根据用户需求
定制,以 0.1V 步进)
?  输出电压精度:±2%(±1%精度可定制)
?  具备过流保护功能
用途:
?  电池供电设备的电源稳压
?  MP3、PDA、DSC、Mouse、PS2 Games 等
产品的电源管理
?  电压参考源

?  开关电源的后级稳压

BL8503  典型应用图:


NOTE1:对于所有应用电路均推荐使用输入旁路
电容 Cin 为 1uF 钽电容。
NOTE2:为保证电路的稳定性,在输出端接 1uF
钽电容 Cout。

电路性能介绍:
BL8503 是低压差低功耗的三端线性稳压电路。外围应用电路简单,只需输入输出两个电容和负
载即可工作。芯片内部包括电压基准源电路,过流保护,误差放大器,功率管及其驱动电路等模块组
成。
其中过流保护能够在应用电路的负载电流大于 250mA 时,保证芯片和系统的安全。
BL8503 的参考电压电路提供稳定的参考电平,由于采用内部的修正技术,保证输出电压精度达
到±2%,同时由于参考电压经过精心的温度补偿设计考虑,使得芯片的输出电压的温度漂移系数小于
100ppm/℃。

数据手册PDF

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1圆盘
5+¥1.1908
50+¥0.9388
150+¥0.8308

优惠活动

库存总量

(单位:)
  • 广东仓

    755

  • 江苏仓

    0

  • SMT仓

    834

购买数量(1000个/圆盘,最小起订量 5 个 )

起订量:5 个1000个/圆盘
总价金额: 0.00

近期成交11单
