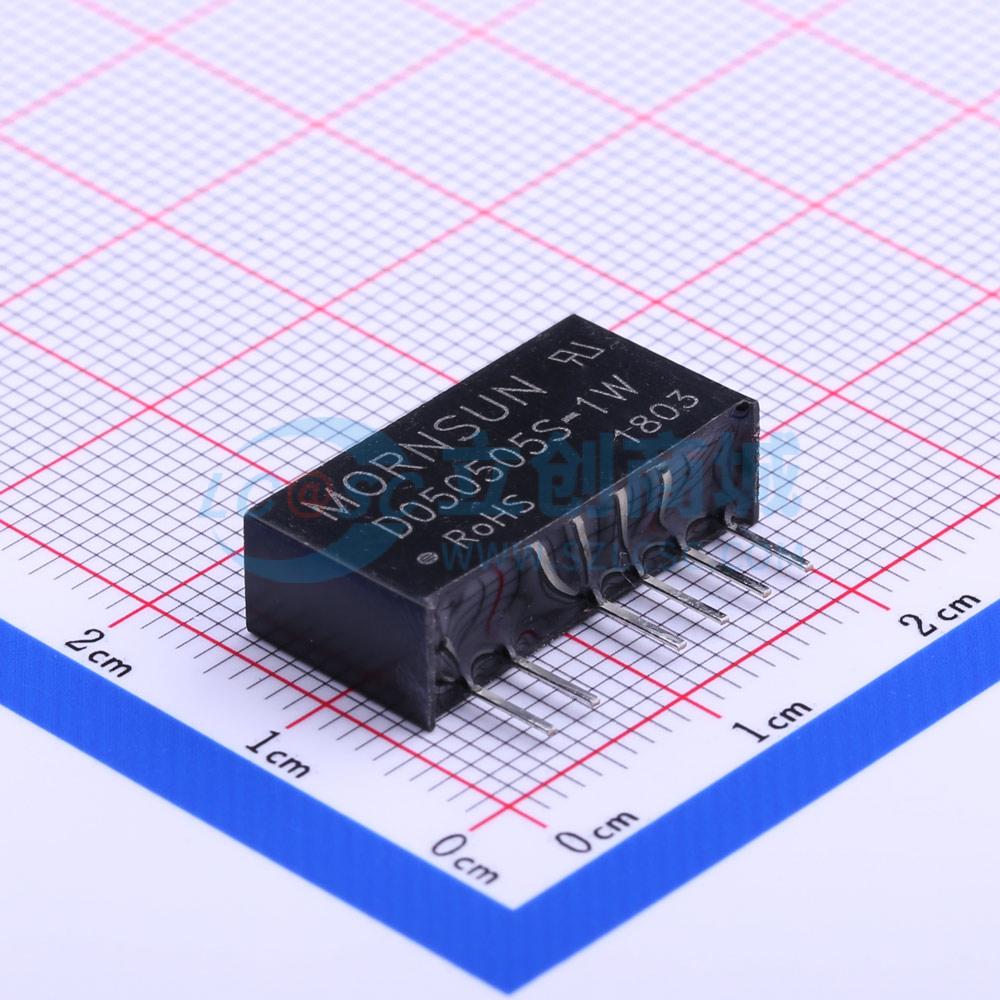

温馨提醒：图片仅供参考，商品以实物为准
D050505S-1W
停产 1W定电压输入隔离非稳压双隔离双输出DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：效率高达80%。 体积小。 温度特性好。 隔离电压1000VDC。 工作温度范围：-40℃~+85℃。 内部贴片化设计。应用：线路板上分布电源系统中需要产生一组与输入电源隔离的双输出电源的应用场合。 输入电源的电压变化 ≤ ±10%
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- D050505S-1W
- 商品编号
- C89557
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 70% | |
| 输出电压(Vout) | 5V；5V | |
| 输出电流(最大值) | 100mA | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.1mm |
商品特性
- 效率高达 80%
- 体积小
- 温度特性好
- 隔离电压 1000VDC
- 工作温度范围: -40°C~+85°C
- 内部贴片化设计
- 无需外加元件
- 国际标准引脚方式
- 符合 RoHS 指令
应用领域
- 输入电源的电压变化 ≤±10%
- 输入输出之间要求隔离电压 ≤1000VDC
- 对输出电压稳定度和输出纹波噪声要求不高
- 纯数字电路
- 一般低频模拟电路
- IGBT 等功率器件驱动电路
