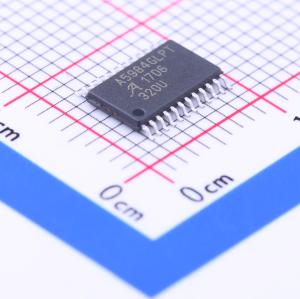

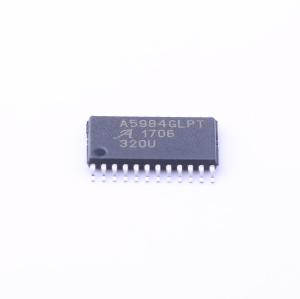

A5984GLPTR-T

A5984是一款完整的微步进电机驱动器，内置易于操作的转换器。它旨在驱动双极步进电机，支持从整步到1/32步的多种步进模式。步进模式可通过MSx逻辑输入进行选择。其输出驱动能力高达40 V和±2 A。 A5984引入了专有的自适应快速衰减百分比（APFD）算法，可在广泛的步进速度和步进电机特性范围内优化电流波形。APFD在PWM周期内实时调整快速衰减量，以在各种运行条件下将电流纹波保持在较低水平。这一自适应特性可改善系统性能，减少电机可听噪声、降低振动并提高步进精度。 转换器是A5984易于实施的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一个微步。无需相位序列表、高频控制线或复杂的编程接口。A5984接口非常适合没有复杂微处理器或微处理器负担过重的应用。 ET封装通过在关键输出、检测和电源引脚之间添加不连接引脚，满足了客户对无冒烟无起火（NSNF）设计的要求。因此，在相邻引脚短路的情况下，该器件不会引发冒烟或起火。此外，当任何引脚接地短路或悬空时，该器件也不会引发冒烟或起火。 内置同步整流控制电路，可改善PWM运行期间的功耗。内部电路保护功能包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。 A5984提供三种表面贴装封装：两种QFN封装，即4 mm×4 mm、标称总高度0.75 mm的ES封装，以及5 mm×5 mm×0.90 mm的ET封装。LP封装为24引脚TSSOP。这三种封装均带有外露焊盘，以增强散热性能，并且均为无铅（Pb）封装（后缀 -Γc，采用100%雾锡电镀引线框架）。

• 可直接替代A4984
• 专有自适应快速衰减百分比选项
• 低RDS(on)输出
• 单电源供电
• 每整步最多32个微步
• 全转矩步进模式
• 接地短路保护
• 负载短路保护
• 电池短路保护
• 故障输出
• 低电流睡眠模式，<10 μA
• 无冒烟无起火（NSNF）合规（ET封装）
• 薄型QFN和TSSOP封装
• 热关断电路
• 同步整流以降低功耗
• 内置欠压锁定
• 交叉电流保护

• 视频监控摄像头
• 机器人
• 打印机
• ATM扫描仪
• 销售点系统
