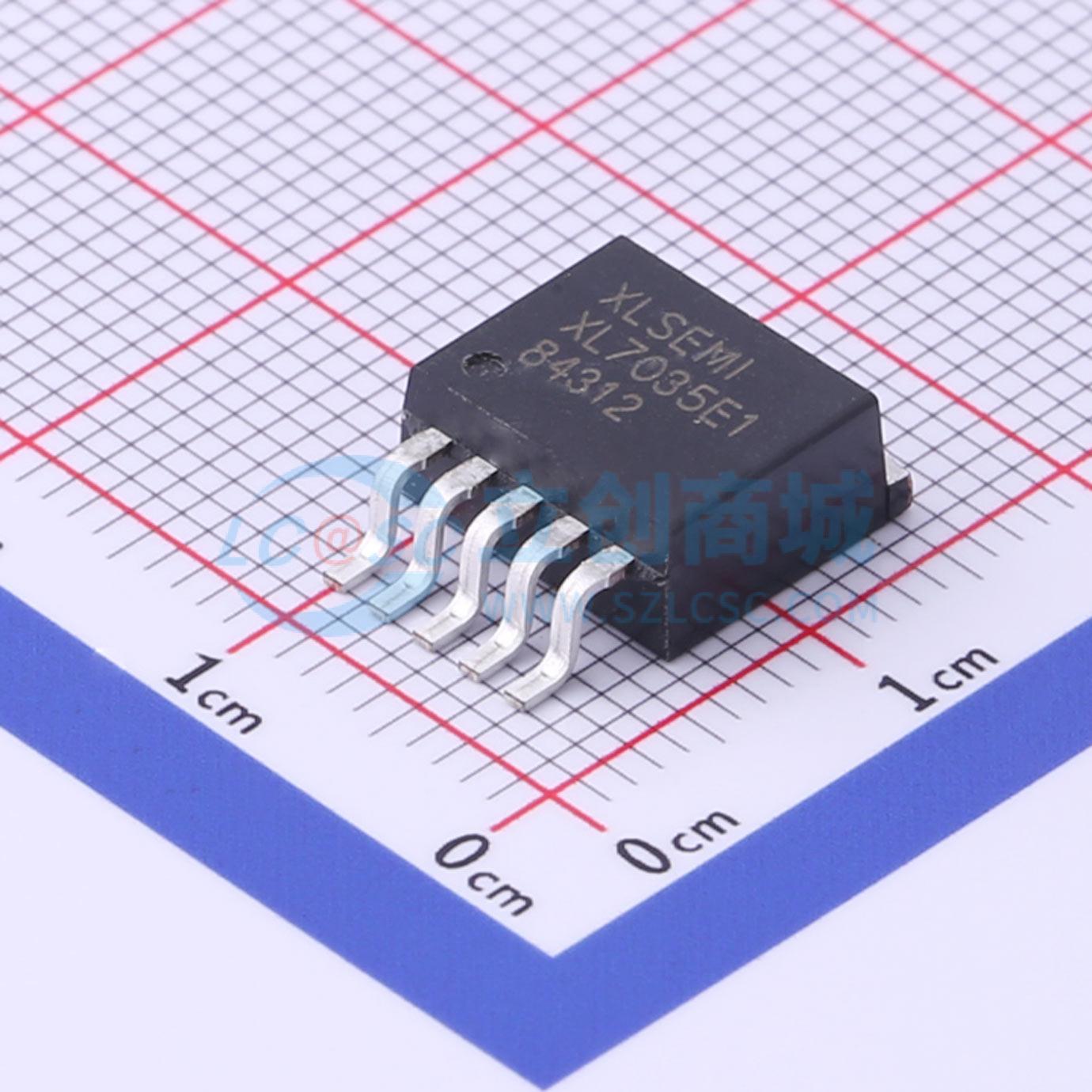

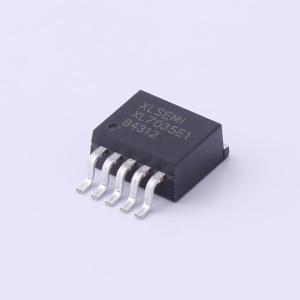

XL7035E1

1A 150KHz 80V降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，XL7035是一款高效、高压降压型DC-DC转换器,具有10V到80V宽输入电压范围,1.25V到20V可调输出电压,最大1A输出电流,固定150KHz开关频率。内置高压功率三极管,具备过电流、过热保护功能。
品牌名称: XLSEMI(芯龙)
商品型号: XL7035E1
商品编号: C88225
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.114克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

XL7035是一款高效、高压降压型DC-DC转换器，固定150KHz开关频率，可提供最高1A输出电流能力，低纹波，出色的线性调整率与负载调整率。XL7035内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从0~100%之间线性变化。内置输出过电流保护功能，当输出短路时，开关频率从150KHz降至45KHz。内部补偿模块可以减少外围元器件数量。

商品特性

10V到80V宽输入电压范围
输出电压从1.25V到20V可调
最大占空比100%
最小压降1V
固定150KHz开关频率
最大1A输出电流
内置高压功率三极管
效率高达85%
出色的线性与负载调整率
内置过热关断护功能
内置限流功能
内置输出短路保护功能
TO263-5L封装

应用领域

电动车控制器供电通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~80V
	输出电压	1.25V~20V
	输出电流	1A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
