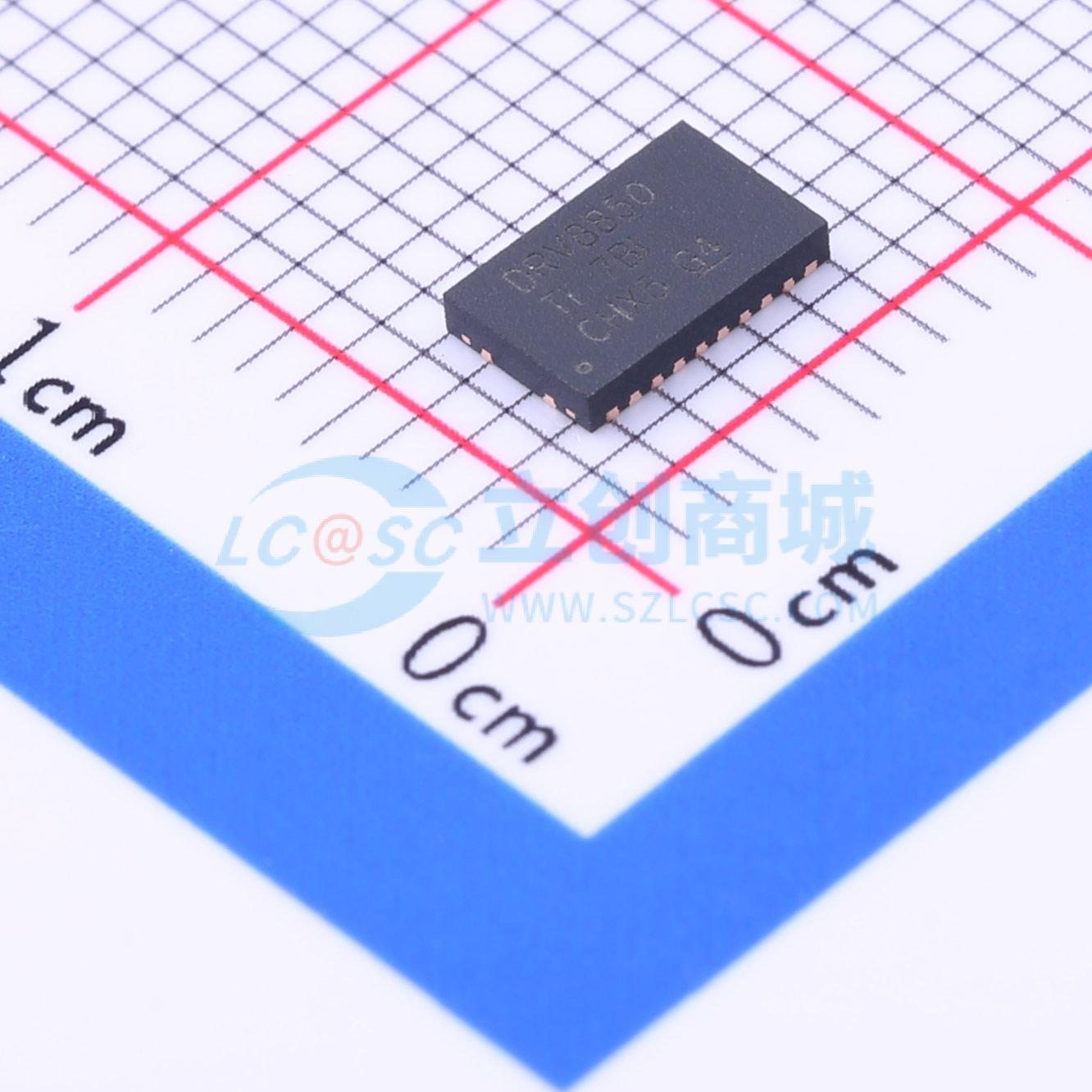

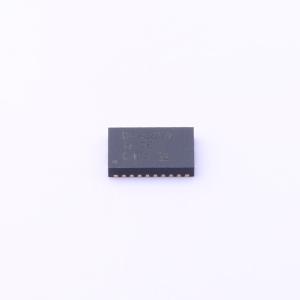

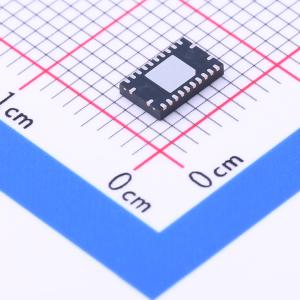

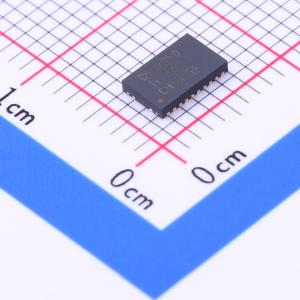

DRV8850RGYT
DRV8850RGYT
- 描述
- DRV8850 具有 LDO 和电流反馈功能的 7V、8A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8850RGYT
- 商品编号
- C88054
- 商品封装
- VQFN-24-EP(3.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 35mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV8850 器件提供了一套电机驱动器与LDO 稳压器组合解决方案，主要面向消费类产品、玩具及其他低电压或电池供电类运动控制应用。此器件拥有一个驱动直流电机的H 桥驱动器、一个音圈传动器、一个步进电机绕组、一个螺线管或其他器件。输出驱动器块包括配置为一个H 桥的N 通道功率MOSFET 以驱动负载。内部电荷泵生成所需的栅极驱动电压。 DRV8850 器件提供高达5A 的持续输出电流（具有适当的印刷电路板(PCB) 散热）和高达8A 的峰值电流。该器件由2V 至5.5V 的电源电压供电运行。 一个低压降线性稳压器与电机驱动器集成在一起，为微控制器或其它电路供电。LDO 稳压器可在器件睡眠模式中被激活，这样的话，此驱动器可在无需移除为任一器件供电的电源（LDO 稳压器）的情况下被关断。 内部关断功能提供过流保护、短路保护、欠压保护、过压保护和过热保护。 此外，该器件还内置电流感测功能，可实现精确电流测量。 DRV8850 器件采用24 引脚VQFN(3.5mm×5.5mm) 封装（环境友好型：符合RoHS 标准并且无Sb/Br）。
商品特性
- H 桥电机驱动器
- 驱动直流电机、步进电机的一个绕组或其他负载
- 低MOSFET 导通电阻：65 mΩ HS+LS（4.2V和25°C 时）
- 5A 持续8A 峰值驱动电流
- 具有电流感测输出的内部电流感测
- 2 至5.5V 宽电源电压范围
- 过压和欠压闭锁
- 低功耗睡眠模式
- 100mA 隔离低压降(LDO) 稳压器
- 24 引脚超薄型四方扁平无引线(VQFN) 封装
应用领域
- 个人卫生用具（电动牙刷，剃须刀）
- 玩具
- 遥控直升飞机和汽车
- 机器人
