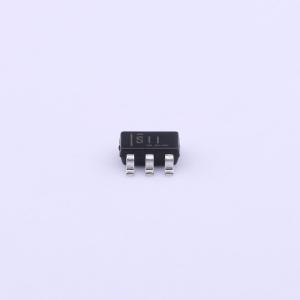

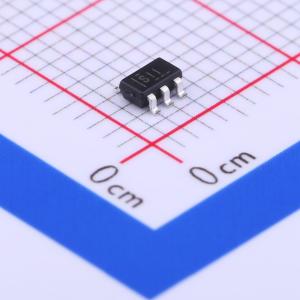

温馨提醒：图片仅供参考，商品以实物为准

TPD3S014DBVR

针对USB主机端口的限流开关和D+/D-ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD3S014 适用于 USB 主机端口的限流开关和 D+/D- ESD 保护器件
品牌名称: TI(德州仪器)
商品型号: TPD3S014DBVR
商品编号: C87384
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPD3S0x4集成器件配有一个限流负载开关和一个基于双通道瞬态电压抑制器(TVS)的静电放电(ESD)保护二极管阵列，适用于USB接口。 TPD3S0x4器件适用于可能出现大电容负载和短路的应用（如USB接口）；TPD3S0x4可提供短路保护和过流保护。当输出负载超过电流限制阈值时，TPD3S0x4通过在恒定电流模式下运行即可将输出电流限制到安全水平。快速过载响应特性有助于减轻5V主电源的负担，当输出短路时可以快速调节电源。电流限制开关的上升和下降此时受到控制，力求尽量减小器件开关过程中的浪涌电流。 TPD3S014和TPD3S044的连续电流分别为0.5A和1.5A。TVS二极管阵列的额定ESD冲击消散值高于IEC 61000 - 4 - 2国际标准中规定的最高水平。此器件高度集成，并且采用易于布线的DBV封装，可对便携式计算机、高清数字TV和机顶盒等应用中的USB接口提供强力的电路保护。

商品特性

连续额定电流为0.5A和1.5A
恒定电流限制固定为0.85A和2.15A（典型值）
快速过流响应– 2μs
集成输出放电
反向电流阻断
短路保护功能
过热保护，支持自动重启
内置软启动
环境温度范围： -40°C至85°C
产品遵从规范UL认证元件（UL 2367,固态过流保护器标准）
CB文件号E169910至IEC 60950 - 1，信息技术设备
IEC 61000 - 4 - 2 4级静电放电(ESD)保护（外部引脚）
±12kV接触放电(IEC 61000 - 4 - 2)
±15kV空气间隙放电(IEC 61000 - 4 - 2)

应用领域

USB端口/集线器
便携式计算机，台式机
高清数字电视
机顶盒

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交51单

	属性	参数值
	商品目录	电池管理
	工作电压	4.5V~5.5V
	最大充电电流	500mA
	工作温度	-40℃~+125℃

	属性	参数值
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	20nA
