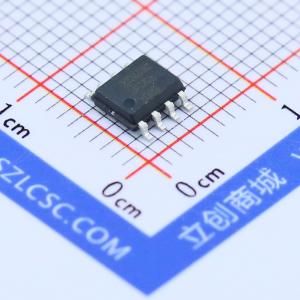

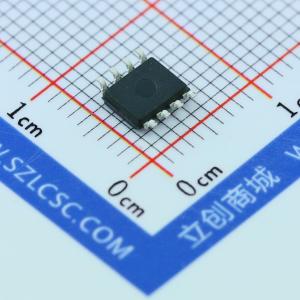

温馨提醒：图片仅供参考，商品以实物为准
ZXMHC3F381N8TC
2个N沟道+2个P沟道 耐压:30V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 新一代互补MOSFET H桥，具有低栅极驱动下可实现低导通电阻的特点。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMHC3F381N8TC
- 商品编号
- C87356
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道+2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 80mΩ@4.5V | |
| 耗散功率(Pd) | 950mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 12.7nC | |
| 输入电容(Ciss) | 670pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 全桥 |
商品概述
这款新一代互补型MOSFET H桥的特点是，在低栅极驱动条件下可实现低导通电阻。
商品特性
- SOIC封装,包含2个N沟道和2个P沟道
- 低电压(VGS = 4.5 V)栅极驱动
应用领域
- 直流电机控制
- 直流-交流逆变器
