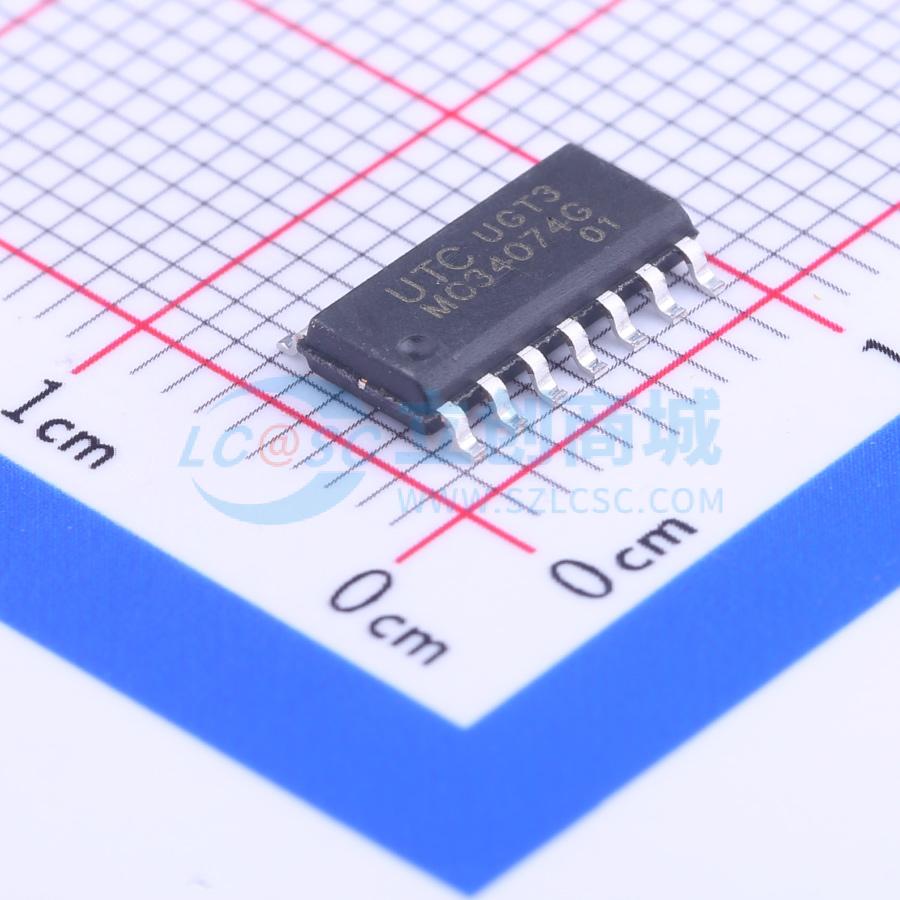

温馨提醒：图片仅供参考，商品以实物为准
MC34074G-S14-R
高转换速率、宽带宽、单电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC MC34074的增益带宽积为4.5 MHz，压摆率为13 V/μs，建立时间短，且无需采用JFET器件技术。虽然它可以采用双电源供电，但特别适合单电源供电，因为其共模输入电压范围包含地电位（V_EE）。
- 品牌名称
- UTC(友顺)
- 商品型号
- MC34074G-S14-R
- 商品编号
- C87305
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 32nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 30mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 3V~44V |
商品概述
UTC MC34074 提供 4.5 MHz 的增益带宽积、13 V/μs 压摆率和快速建立时间，无需使用 JFET 器件技术。虽然它可以由分立电源供电，但它特别适合于单电源供电，因为共模输入电压范围包括接地电位 (V_EE)。 凭借达林顿输入级，它表现出高输入阻抗、低输入失调电压和高增益。 全 NPN 输出级，其特征是没有死区失真和大的输出电压摆幅，提供高电容驱动能力、出色的相位和增益裕度、低开环高频输出阻抗以及对称的源/漏 AC 频率响应。
