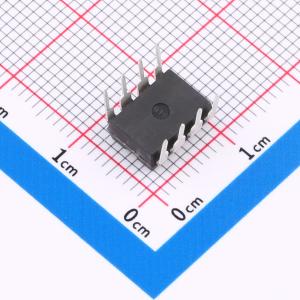

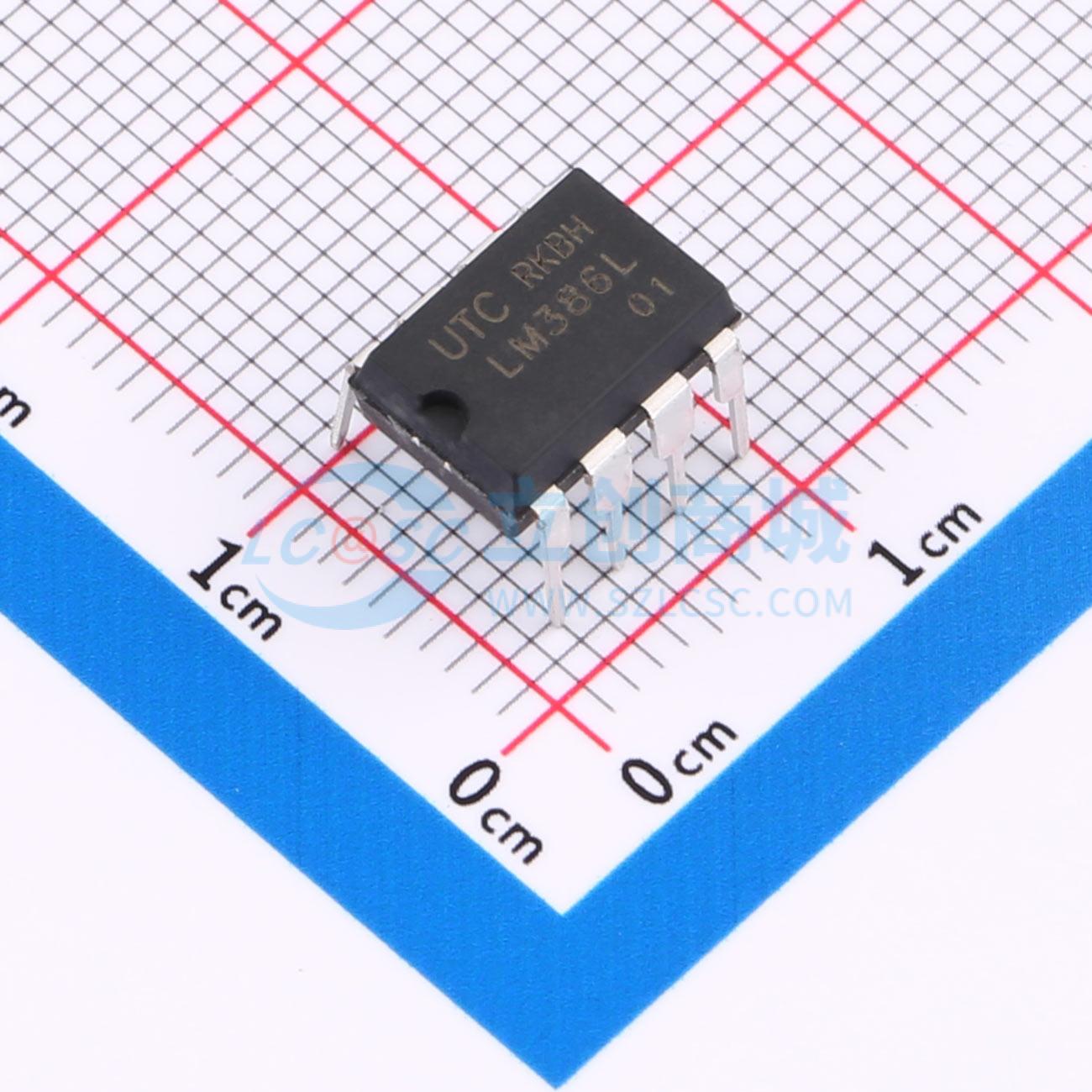

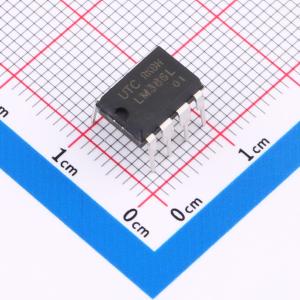

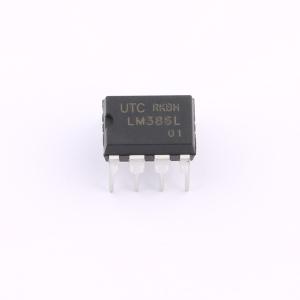

LM386L-D08-T
低电压音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM386 以VCC=12V,RL=8 OHM,F=1KHZ，THD分档 1档：7%~10% 2档：<7% 3档：10%~14%
- 品牌名称
- UTC(友顺)
- 商品型号
- LM386L-D08-T
- 商品编号
- C87306
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 700mWx1@8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~12V | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA |
商品概述
UTC LM386是一款功率放大器，专为低压消费类应用而设计。其增益内部设定为20，以减少外部元件数量，但在引脚1和引脚8之间添加一个外部电阻和电容，可将增益提高到20至200 dB之间的任意值。 输入以地为参考，而输出会自动偏置到电源电压的一半。当使用6V电源供电时，静态功耗仅为24毫瓦，这使得LM386非常适合电池供电应用。
商品特性
- 电池供电
- 最少的外部元件
- 宽电源电压范围：4V~12V
- 低静态电流消耗：4mA
- 电压增益：20~200dB
- 以地为参考的输入
- 自居中输出静态电压
- 低失真：0.2%（Av = 20，Vs = 6V，RL = 8Ω，P0 = 125mW，f = 1kHz）
