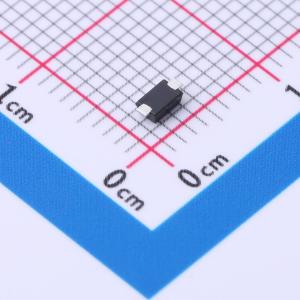

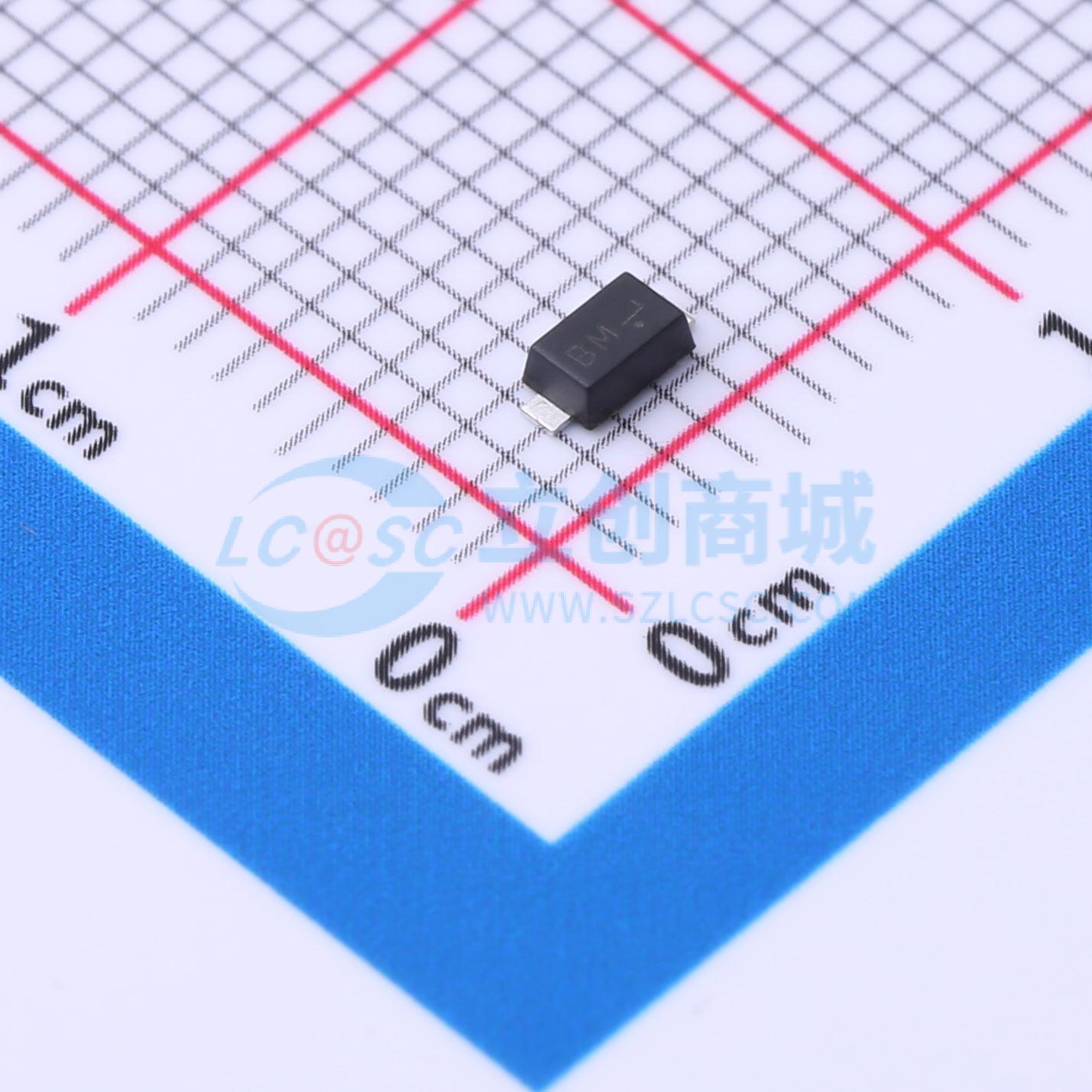

温馨提醒：图片仅供参考，商品以实物为准
SODJ15CA-SH
双向TVS 15V截止 峰值脉冲电流：8.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。低外形封装。出色的钳位能力。IEC61000-4-2 ESD 15kV 空气放电、8kV 接触放电合规。保护一个 I/O 线路。无铅部件符合 RoHS 要求。应用：个人数字助理 (PDA)。手机及配件
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- SODJ15CA-SH
- 商品编号
- C87276
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 8.2A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 出色的钳位能力
- 符合 IEC61000-4-2 标准，静电放电抗扰度为空气 15kV、接触 8kV
- 保护一条 I/O 线路
- 无铅元件符合 RoHS 要求
- 后缀“-SH”表示无卤元件，例如 SODJ5.0A-SH。
应用领域
- 个人数字助理 (PDA)
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备和笔记本电脑
- 数码相机
