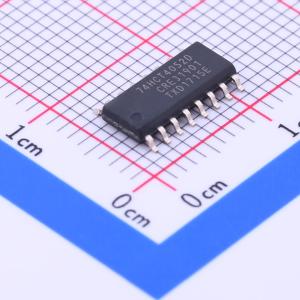

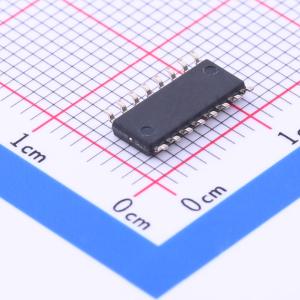

温馨提醒：图片仅供参考，商品以实物为准
74HCT4052D,118
双4通道模拟多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双单刀四掷模拟开关，适用于4:1模拟或数字多路复用器/解复用器应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT4052D,118
- 商品编号
- C87281
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V；-5V~5V | |
| 导通时间(ton) | 41ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 70Ω | |
| 关闭时间(toff) | 26ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 180MHz | |
| 传播延迟(tpd) | 5ns |
商品概述
74HC4052; 74HCT4052是双单刀四掷模拟开关（2xSP4T），适用于模拟或数字4:1多路复用器/解复用器应用。每个开关具有四个独立的输入/输出（nY0、nY1、nY2和nY3）和一个公共输入/输出（nZ）。数字使能输入（E）和两个数字选择输入（S0和S1）是两个开关共用的。当E为高电平时，开关关闭。输入包括䈤位二极管。这使得使用限流电阻将输入接口到高于VCC的电压成为可能。
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号门控
