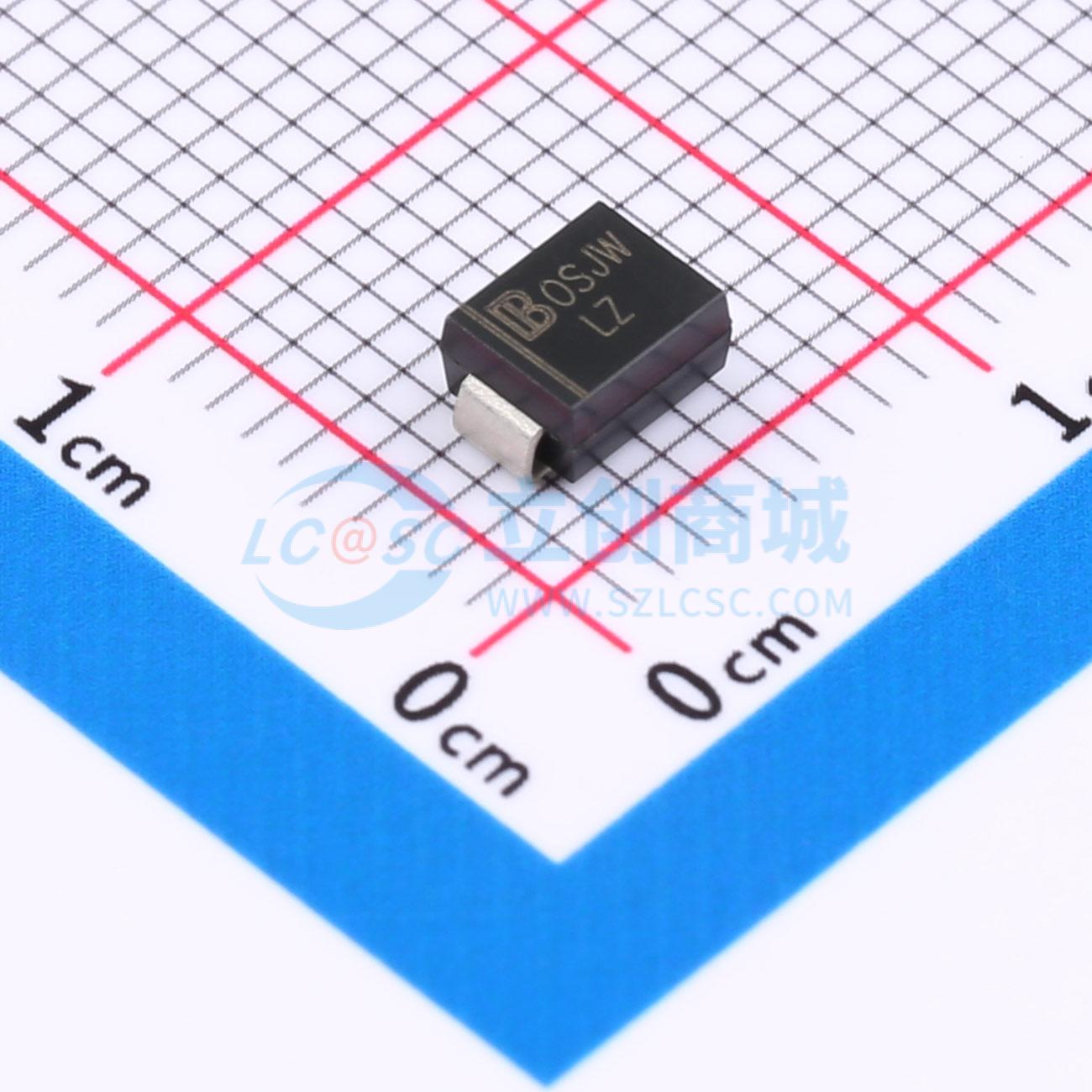

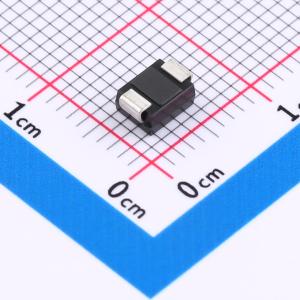

温馨提醒：图片仅供参考，商品以实物为准
SMBJ24A
单向TVS 24V截止 峰值脉冲电流：15.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VBR=26.7V， Vc=38.9V， Ipp=15.2A 单向
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SMBJ24A
- 商品编号
- C87268
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 响应时间快
- 高于10V时，典型反向电流小于1μA
- 塑料封装符合UL 94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL: E244458
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
