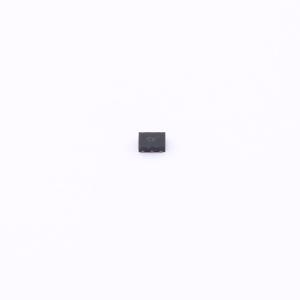

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G07DRYR(UMW)

双缓冲器，漏极开路输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G07是一款高性能双缓冲器，具有漏极开路输出，工作电源电压范围为1.65至5.5V。内部电路由多级组成，包括漏极开路输出。漏极开路输出能够通过外部电阻和电源将输出开关电平设置为用户可选值
品牌名称: UMW(友台半导体)
商品型号: SN74LVC2G07DRYR(UMW)
商品编号: C7598673
商品封装: DFN-6(1x1.5)
包装方式: 编带
商品毛重: 0.429534克(g)

商品参数

商品概述

UMW SN74LVC2G07是一款高性能双缓冲器，具有开漏输出，工作电源电压范围为1.65V至5.5V。其内部电路由多级构成，包括开漏输出级。开漏输出允许用户通过外部电阻和电源将输出开关电平设置为可选值。逻辑高电平输出值由外部电源设定，只要电压低于5.5V，该值可以小于、等于或大于VCC电源电压。

商品特性

极高速度：在V_CC = 5 V时，t_PD典型值为2.3 ns
专为1.65V至5.5V V_CC操作设计，兼容CMOS
输入具有过压容限
兼容LVTTL - 在V_CC = 3V时，具备与5V TTL逻辑的接口能力
兼容LVC
24mA输出灌电流能力
近乎零的静态电源电流，显著降低系统功耗需求
芯片复杂度：FET=72；等效门=18
这些器件为无铅产品，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	-
	系列	74LVC
	工作温度	-55℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	2.3ns@5V,50pF
	功能特性	电平转换
