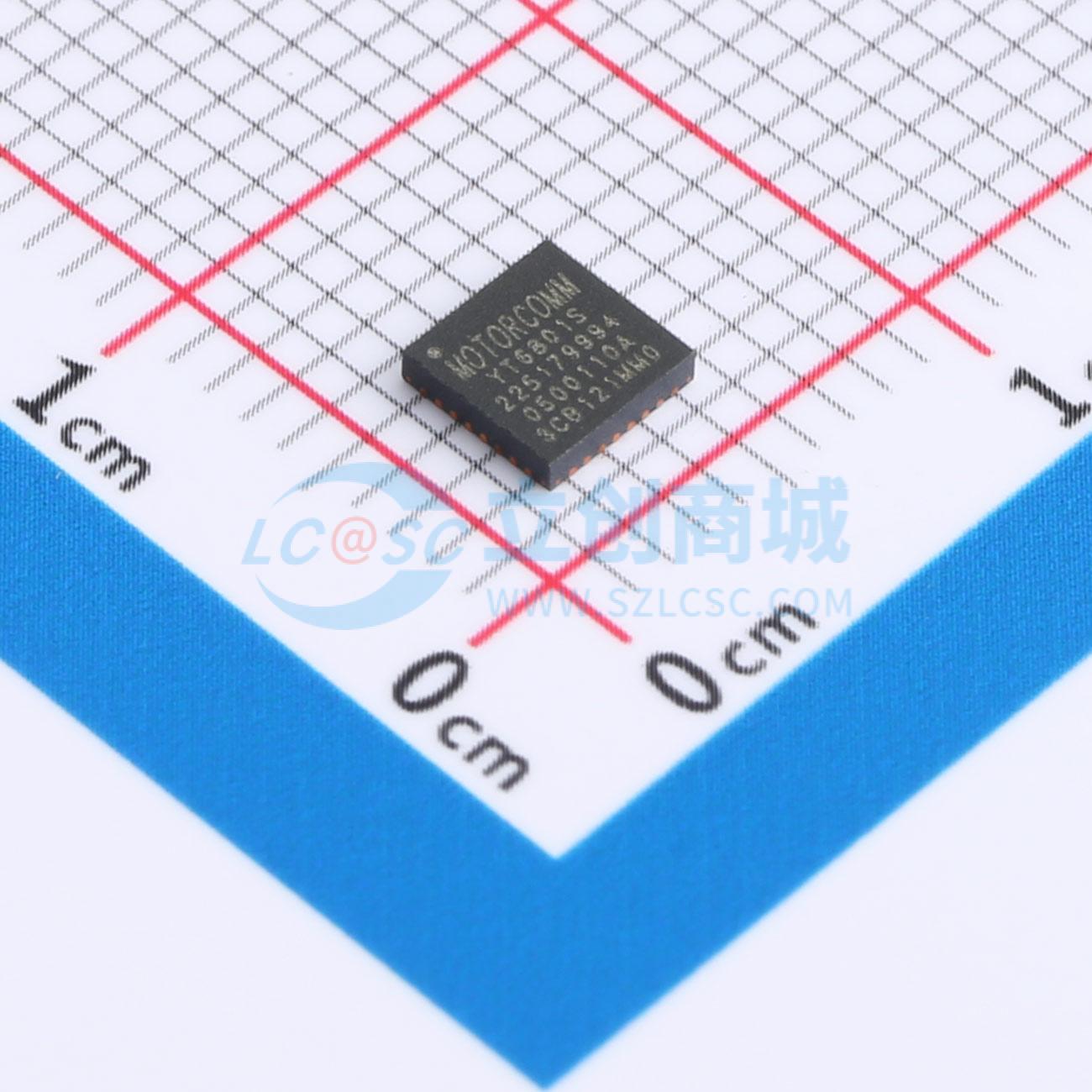

YT6801S
适用于PCI Express应用的10/100/1000M千兆以太网控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- YT6801/YT6801S 是一款单千兆端口以太网控制器。它集成了 IEEE802.3 以太网介质访问控制器（MAC）、单三速物理层（PHY）端口、一次性可编程（OTP）和 PCI Express x1 控制器。它采用 32 引脚 4x4 QFN 封装，高度紧凑
- 品牌名称
- Motorcomm(裕太微)
- 商品型号
- YT6801S
- 商品编号
- C7589252
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.1383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | - | |
| 端口数量 | 1 | |
| MAC接口 | - | |
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s；1Gbit/s | |
| 工作电压 | 3.3V | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 低功耗模式；可编程LED指示 |
商品概述
YT6801/YT6801S是单端口千兆以太网控制器，集成IEEE802.3以太网媒体访问控制器、单端口三速物理层、一次性可编程存储器和PCIExpressx1控制器，采用紧凑的32引脚QFN4×4封装。内置PHY符合IEEE802.3标准，支持1000Base-T、100Base-TX和10Base-Te。采用AFE、DFE、回声消除器、串扰消除器，可在1000Mbps速率下通过100m或更长CAT.5E电缆无差错收发数据包，并具备良好的ESD/浪涌性能。支持自动交叉、极性校正和EEE/智能EEE。MAC支持全双工和半双工模式、流控、协议卸载、TCP/UDP/IPV4/IPV6校验和卸载、RSS和WOL。PCIe控制器支持多种电源状态，包括L0、L1、L1SS、L2和L3，并支持ASPM/ACPI、LTR、MSI/MSI-X。仅需1路外部3.3V电源轨，模拟和数字核心电源由内置LDO（YT6801）和开关稳压器（YT6801S）产生。
商品特性
- 以太网PHY：单端口IEEE802.3标准兼容10/100/1000Mbps收发器；支持全双工和半双工，IEEE802.3x流控和背压；自动协商；MDI/MDIX和自动交叉；极性自动校正；EEE和智能EEE；链路/掉电节能；无晶体WOL。
- MAC：符合IEEE802.3的1000/100/10Mbps；IEEE802.3P二层优先级编码；IEEE802.3QVLAN标签；IEEE802.3az（EEE）；协议卸载：ARP、NS；校验和卸载：IPV4、IPV6、TCP、UDP；TCP分段任务卸载：Largesendv1/v2；接收端缩放（RSS）；通过魔术包、帧模式匹配、链路变化唤醒；唤醒数据包指示（WPI）；统计MIB计数器；支持9KB巨型帧；多播过滤；RX/TX流控；中断调节。
- PCIExpress：PCIe单通道2.5Gbps；多种电源状态：L0、L1、L1ss、L2、L3；延迟容忍报告（LTR）；PCIeMSI/MSI-X；PME生成；带外唤醒。
- 接口：以太网MDI接口；PCIExpressx1接口。
- 其他功能：3个可配置LED；内置LDO（YT6801）和SWR（YT6801S），从3.3V主电源产生核心电源；一次性可编程存储器（OTP）。
应用领域
- 主板、笔记本电脑或嵌入式系统上的PCIExpress1000/100/10Mbps以太网。
