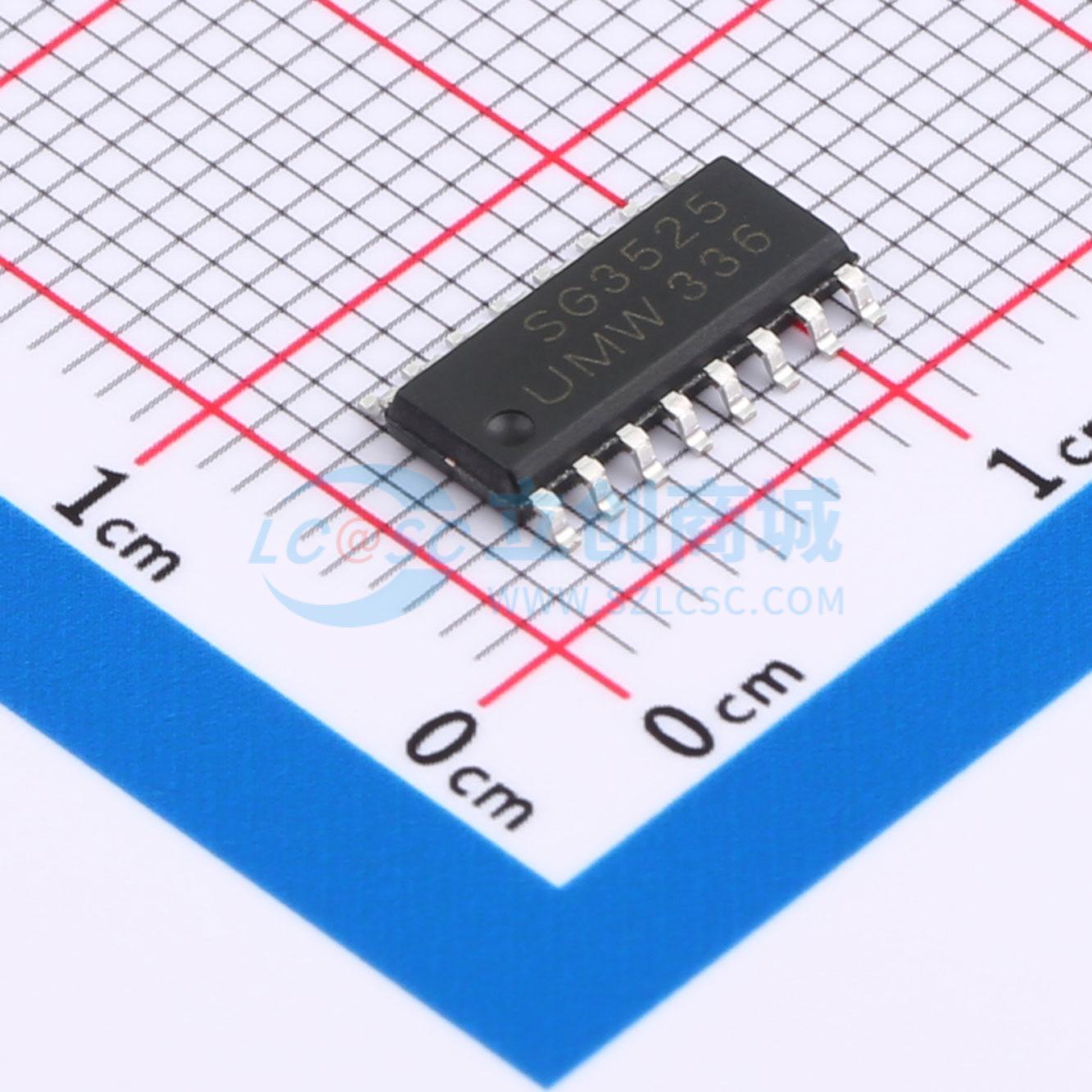

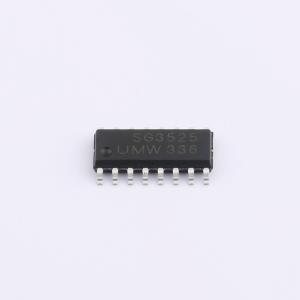

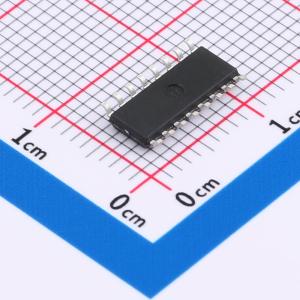

温馨提醒：图片仅供参考，商品以实物为准
SG3525AP(UMW)
400mA 8V~35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款多功能控制器，专为升压电源转换器和需要外部低边 N-MOSFET 作为初级开关的拓扑而设计。除了逐周期限流之外，电流模式控制方案还使其具有宽带宽和良好的瞬态响应。限流值可通过外部电阻轻松设置。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SG3525AP(UMW)
- 商品编号
- C7598682
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~35V | |
| 输出电压 | 5.1V | |
| 输出电流 | 400mA | |
| 开关频率 | 100Hz~500kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 12uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - | |
| 功能特性 | 频率同步 |
商品概述
该芯片+5.1V参考电压的精度为1%。由于参考电压在误差放大器的输入共模范围内，因此无需外部电阻。UMW 3525可工作于主从模式，也可与外部时钟同步。死区时间可通过CT与放电端之间的电阻进行调整。芯片内部的其他功能电路还包括：软启动电路、关断电路和欠压电路。该控制芯片的输出级为高功率图腾柱输出，其源电流和灌电流均超过150mA，在“关断”状态下提供“或非”逻辑电平和低电平。
商品特性
- 工作电压范围为8~35V
- 5.1V参考电压，精度为1%
- 振荡频率范围为100Hz~500KHz
- 具有振荡器同步信号输入端
- 死区时间可调
- 内置软启动电路
- 逐级脉冲关断
- 带迟滞电压的输入欠压锁定
- PWM锁定功能，可禁止多脉冲
