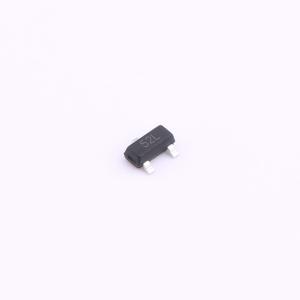

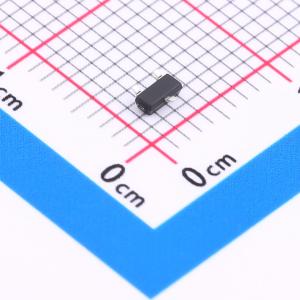

温馨提醒：图片仅供参考，商品以实物为准

ESD5302F

单向TVS 5V截止峰值浪涌电流：4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5302F是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。ESD5302F典型电容仅为0.2 pF（I/O到I/O），用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40 A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD5302F采用小型SOT - 23封装。每个ESD5302F器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性等特性的结合，使ESD5302F非常适合高速数据端口和高频线路应用。ESD5302F的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: KUU
商品型号: ESD5302F
商品编号: C7587868
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031967克(g)

商品参数

商品概述

ESD5302F是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。ESD5302F典型电容仅为0.2 pF（I/O到I/O），用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40 A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD5302F采用小型SOT - 23封装。每个ESD5302F器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性等特性的结合，使ESD5302F非常适合高速数据端口和高频线路应用。ESD5302F的低钳位电压可确保受保护IC承受的应力最小。

商品特性

高速数据线瞬态保护
IEC 61000 - 4 - 2（ESD）±15 kV（空气放电）±8 kV（接触放电）
IEC 61000 - 4 - 4（EFT）40 A（5/50 ns）
电缆放电事件（CDE）
小型封装（2.9 mm x 2.4 mm x 1.0 mm）
保护两条数据线
低电容：典型值0.2 pF（I/O - I/O）
低漏电流
低钳位电压

应用领域

串行ATA
台式机、服务器和笔记本电脑
PCI Express
MDDI端口
USB数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	60W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	TVS
	Cj-结电容	0.2pF
