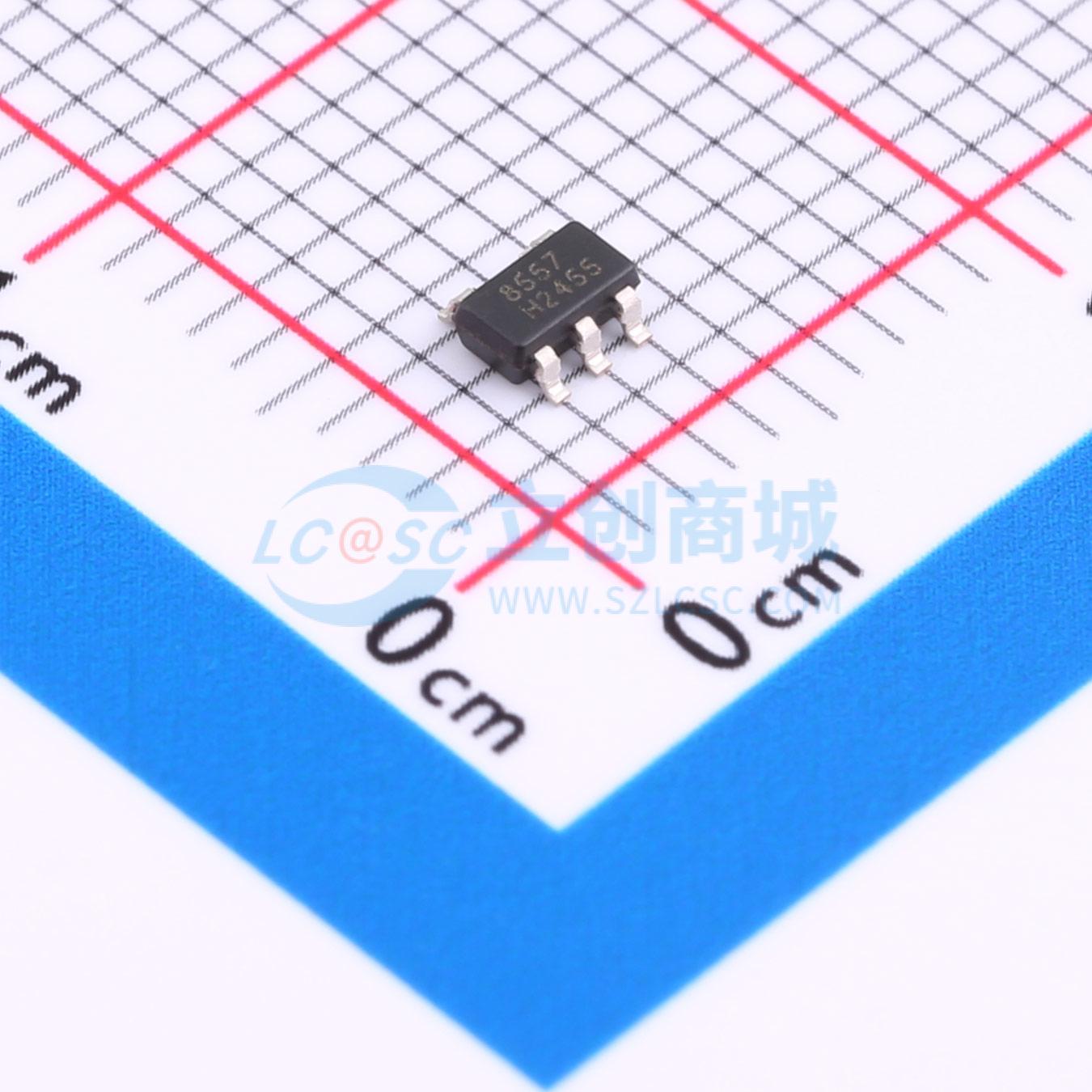

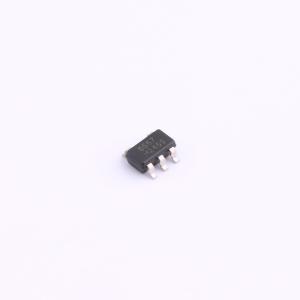

RS8557XF-Q1

精密运算放大器RS8557-Q1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS8557-Q1、RS8558-Q1、RS8559-Q1系列CMOS运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大100μV）以及近乎零的随时间和温度的漂移。该系列放大器具有超低噪声、失调和功耗。这种微型高精度运算放大器具有高输入阻抗以及轨到轨输入和轨到轨输出摆幅
品牌名称: RUNIC(润石)
商品型号: RS8557XF-Q1
商品编号: C7570380
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0267克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	输入失调电压温漂(Vos TC)	50nV/℃
	静态电流(Iq)	650uA
	工作温度	-40℃~+125℃
	单电源	5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	45nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

商品概述

RS8557-Q1、RS8558-Q1、RS8559-Q1系列CMOS运算放大器采用自动稳零技术，可同时提供极低的失调电压（最大100μV），且随时间和温度的漂移近乎为零。该系列放大器具有超低噪声、失调和功耗。这些微型高精度运算放大器具有高输入阻抗，支持轨到轨输入和轨到轨输出摆幅。增益带宽积高达4.3MHz，压摆率为2.5V/μs。可使用低至+2.7V（±1.35V）、高达+5.5V（±2.75V）的单电源或双电源。 RS8557-Q1/RS8558-Q1/RS8559-Q1适用于扩展工业和汽车温度范围 -40°C至125°C。RS8557-Q1单放大器采用5引脚SOT23封装；RS8558-Q1双放大器采用8引脚SOIC和8引脚MSOP窄型表面贴装封装；RS8559-Q1四放大器采用14引脚SOIC和14引脚窄型TSSOP封装。

商品特性

适用于汽车应用
符合AEC-Q100一级标准
低失调电压：±10μV（典型值）
输入失调漂移：±0.05μV/°C
高增益带宽积：4.3MHz
轨到轨输入和输出
高增益、共模抑制比、电源抑制比：120dB
高压摆率：2.5V/μs
低噪声：0.93μVp-p（0.1Hz~10Hz）
低功耗：650μA/放大器
过载恢复时间：1μs
低电源电压：+2.7V至+5.5V
无需外部电容
扩展温度范围：-40°C至125°C

应用领域

汽车应用：
- 高级驾驶辅助系统（ADAS）
- 车身电子与照明
- 电流检测
- 电池管理系统
- 温度传感器
医疗/工业仪器仪表
压力传感器
电池供电仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	4.3MHz
	输入偏置电流(Ib)	50pA
	输入失调电压(Vos)	10uV
	共模抑制比(CMRR)	120dB
	压摆率(SR)	2.5V/us
	输出电流	48mA
