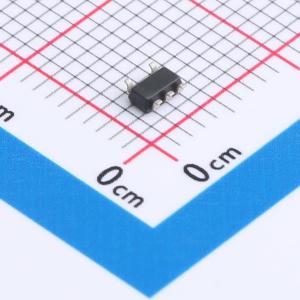

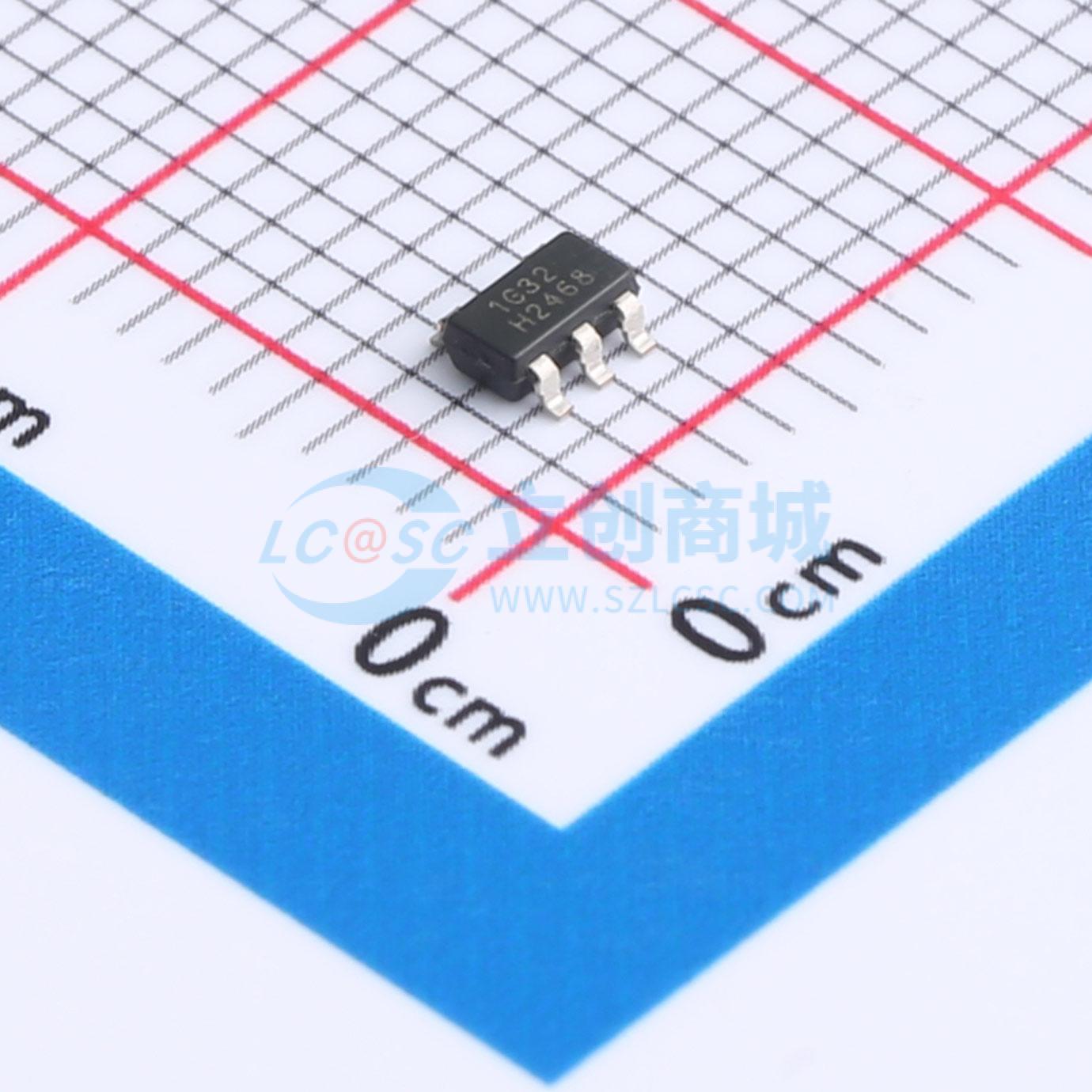

RS1G32XF5-Q1
单路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS1G32-Q1 单路 2 输入正或门专为 1.65V 至 5.5V 的 VCC 工作电压而设计。RS1G32-Q1 器件在正逻辑中实现布尔函数 Y = A + B 或 Y = A(overline) · B(overline)(overline)
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G32XF5-Q1
- 商品编号
- C7570389
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；550mV；400mV；300mV；450mV | |
| 系列 | - | |
| 传播延迟(tpd) | 17.1ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
应用领域
- 完全符合汽车应用要求
- 汽车信息娱乐和仪表系统
- 汽车区域及车身域控制器
- 混合动力/电动电池管理系统(BMS)
