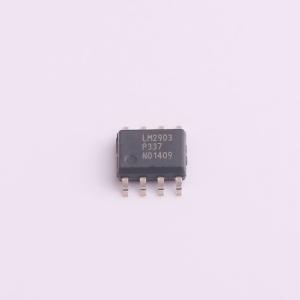

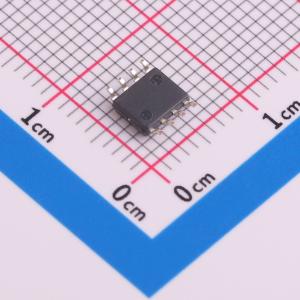

温馨提醒：图片仅供参考，商品以实物为准
LM2903XK-Q1
高压比较器LM2903-Q1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出可与其他集电极开路输出连接，以实现线与关系。 可在3.3V至32V电压下工作，每通道的典型功耗为55μA。 由两个独立的电压比较器组成，设计用于在宽电压范围内使用单电源供电。静态电流与电源电压无关。 对于便携式消费产品的电路设计，在低失调电压、高电源电压能力、低电源电流和节省空间是主要规格的应用中，是最具成本效益的解决方案。 有绿色SOIC-8（SOP8）和MSOP8封装。工作环境温度范围为-40°C至 + 125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- LM2903XK-Q1
- 商品编号
- C7570386
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4631克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 50nA | |
| 传播延迟(tpd) | 2.5us | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 55uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 3.3V~32V | |
| 双电源(Vee ~ Vcc) | -16V~-1.65V；1.65V~16V | |
| 输入失调电流(Ios) | 10pA |
商品概述
LM2903-Q1 是双比较器版本，其输出可与其他集电极开路输出相连，以实现线与关系。它的工作电压范围为 3.3V 至 32V，每通道典型功耗低至 55μA。 LM2903-Q1 由两个独立的电压比较器组成，设计用于在宽电压范围内的单电源下工作。静态电流与电源电压无关。对于便携式消费产品的电路设计，在低失调电压、高电源电压能力、低电源电流和节省空间是主要规格的应用中，该器件是最具成本效益的解决方案。 LM2903-Q1 提供绿色 SOIC-8(SOP8) 和 MSOP8 封装。其工作环境温度范围为 -40°C 至 +125°C。
商品特性
- 适用于汽车应用
- 符合 AEC-Q100 一级标准
- 电源电压范围：+3.3V 至 +32V
- 在 Vs = 5V 时，每通道典型电源电流低至 55μA
- 共模输入电压范围包含地
- 低输出饱和电压
- 漏极开路输出，灵活性高
- 最高可在 +125°C 下工作
- 微型封装：SOIC-8(SOP8)、MSOP8
应用领域
- 迟滞比较器
- 工厂自动化与控制
- 工业设备
- 测试与测量
- 无线电动工具
- 真空机器人
- 无线基础设施
