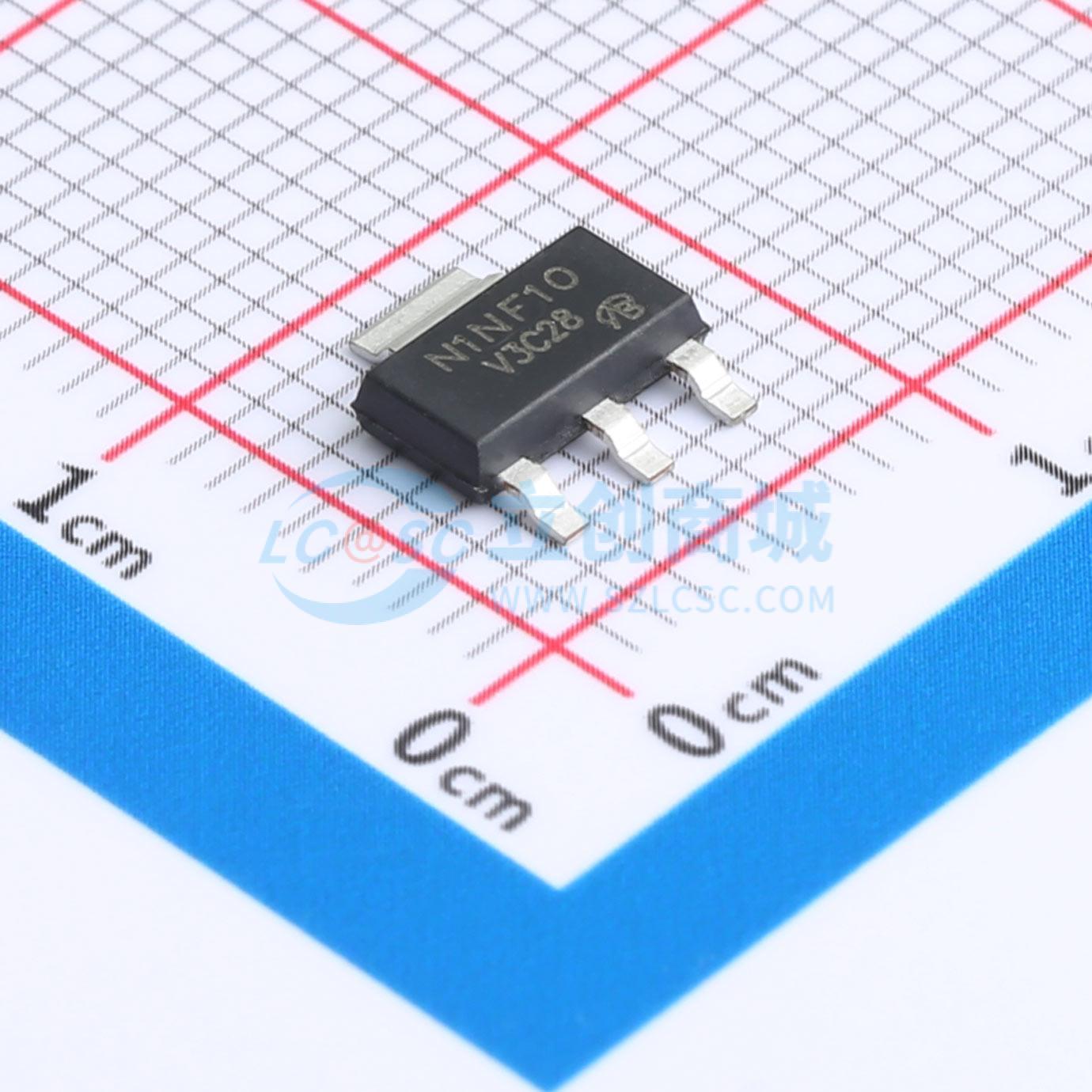

温馨提醒：图片仅供参考，商品以实物为准
STN1NF10-VB
1个N沟道 耐压:100V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道型器件，采用Trench工艺制造，适用于低功率电源模块、汽车电子、智能家居等领域。SOT223；N—Channel沟道,100V；5A；RDS(ON)=100mΩ@VGS=10V,VGS=20V；Vth=1.5~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STN1NF10-VB
- 商品编号
- C7568932
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 110mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET：额定电压 1.8 V
- 热增强型 SC-70 封装
- 快速开关
- 符合 RoHS 指令 2002/95/EC
应用领域
- 便携式设备的负载开关
