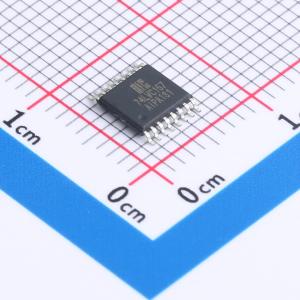

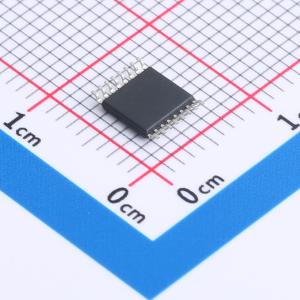

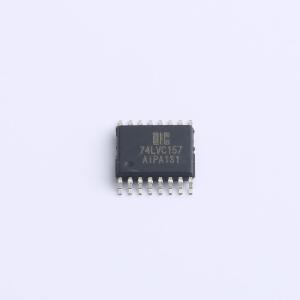

温馨提醒：图片仅供参考，商品以实物为准
AiP74LVC157TA16.TB
四路二输入多路复用器
- 描述
- AiP74LVC157 是一款四通道 2 输入多路复用器，可在公共选择输入（S）的控制下，从两个数据源中选择四位数据。四个输出端以原码（非反相）形式呈现所选数据。使能输入（E(overline)）为低电平有效
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC157TA16.TB
- 商品编号
- C7551042
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~3.6V | |
| 输入数/输出数 | 8/4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 15uA |
商品概述
AiP74LVC157 是一个四通道双输入多路复用器，它在公共选择输入（S）的控制下从两个源中选择四位数据。四个输出以真（非反相）形式呈现所选数据。使能输入（E）为低电平有效。当引脚E为高电平时，无论其他所有输入条件如何，所有输出（1Y到4Y）都被强制为低电平。将两组寄存器的数据移动到四个公共输出总线是AiP74LVC157的一个常见用途。公共数据选择输入（S）的状态决定了数据来自哪个特定寄存器。它也可以用作函数发生器。
该器件是4极2位开关的逻辑实现，其中开关的位置由施加到引脚S上的逻辑电平决定。输入可以由3.3V或5V设备驱动。这一特性允许这些器件在混合3.3V和5V应用中用作转换器。
商品特性
- 宽电源电压范围：1.2V 至 3.6V
- 支持5V输入电平，以便与5V逻辑接口
- CMOS低功耗
- 直接与TTL电平接口
- 工作温度范围：-40°C 至 +105°C
- 封装信息：DIP16/SOP16/TSSOP16
应用领域
- 将两个寄存器组的数据移动到四个通用输出总线
- 函数生成器
